3.3 Motorstudio for MC121 入门指南

Step1。启动 MOTORSTUDIO GUI 并选择“Single Phase Motor”（单相电机），以选择单相 BLDC 驱动器。

MC121EVM MOTORSTUDIO 单相电机 GUI图 3-1 MOTORSTUDIO 单相电机 GUI

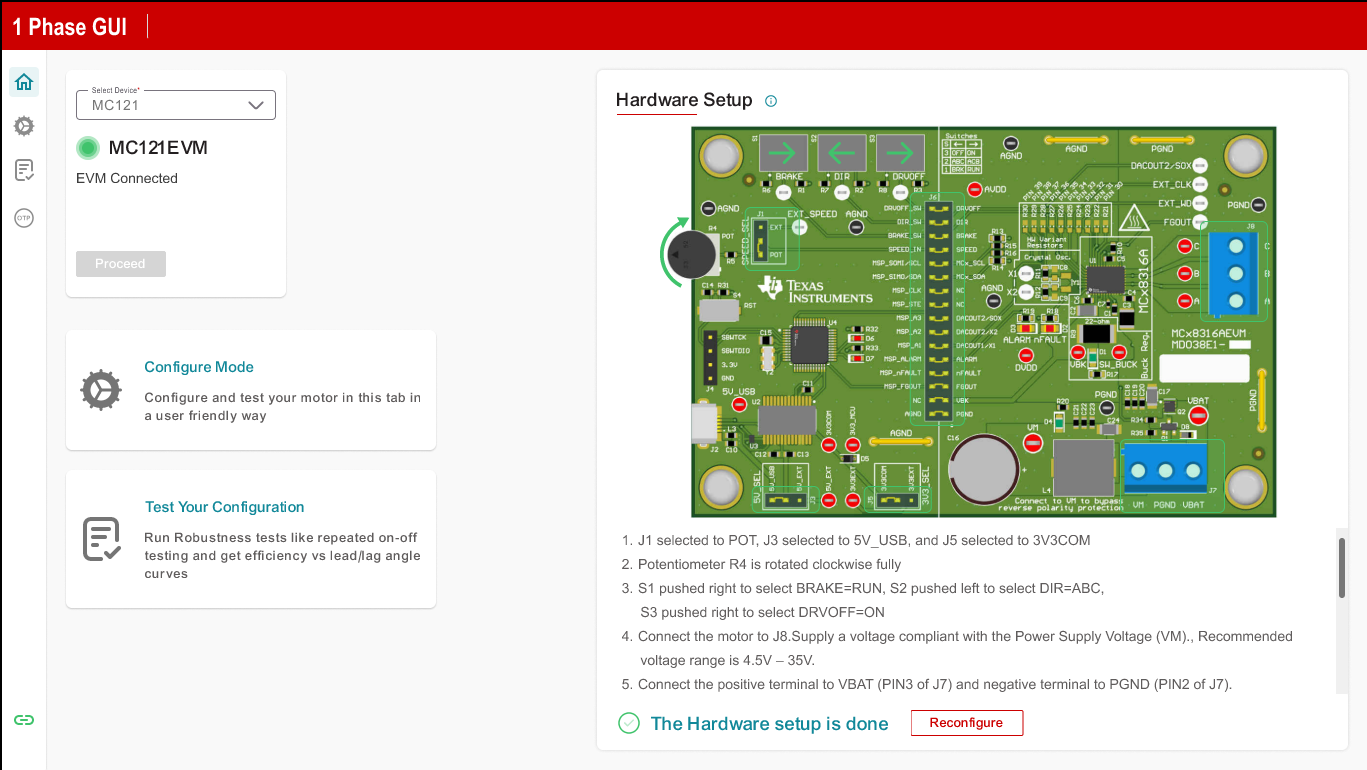

Step2。是否根据第 2 节要求正确进行了所有硬件连接。系统会自动检测到器件

MC121EVM 自动检测 MC121 或 MC121-Q1图 3-2 自动检测 MC121 或 MC121-Q1

Step3。现在进入“Configure Mode”（配置模式），以配置 MC121 并根据应用情况进行调优。单相图形用户界面提供以下选项来对器件和电机进行调优和评估。

  1. 通过“Parameters and Register Map”（参数与寄存器映射）部分配置设置。
  2. “I2C Controls”（I2C 控制），以向电机提供速度命令。

MC121EVM 单相 GUI 中的“Parameters”（参数）选项卡、“Register Map”（寄存器映射）选项卡和 I2C 控制图 3-3 单相 GUI 中的“Parameters”（参数）选项卡、“Register Map”（寄存器映射）选项卡和 I2C 控制
