2.3 不同 UCC57142 型号的设置

UCC57142EVM 出厂时已预装 UCC57142 驱动器系列中的 UCC57142 型号，并且 EVM 已按该型号进行开箱即用设置。UCC57148 是 8V UVLO 型号。UCC5714x 用于负过流保护。

UCC57142 驱动器系列还有另外两个型号：支持双极电压并具有 12.5V UVLO 的 UCC57132B；以及具有拆分输出和 8V UVLO 的 UCC57138C。UCC57132B 和 UCC57138C 型号均用于正过流保护。

UCC5714x 使用该 EVM 的顶面，UCC5713x 使用该 EVM 的底面。一次只能在 EVM 上填充一个 IC。

由于每个 UCC5713x 型号的引脚排列略有不同，因此，该 EVM 具有跳线以支持不同型号。借助跳线 J3 和 J4，用户可以在连接器之间进行短接或断开，具体取决于所使用的器件型号。图 2-3 显示了如何为每个 UCC5713x 型号配置 J3 和 J4。不要在 J3 上进行多个短接。请确保使用 VDD 旁路电容器组装 C11 和 C12（C11 建议的最低电容为 1μF，C12 建议为 0.1μF）。

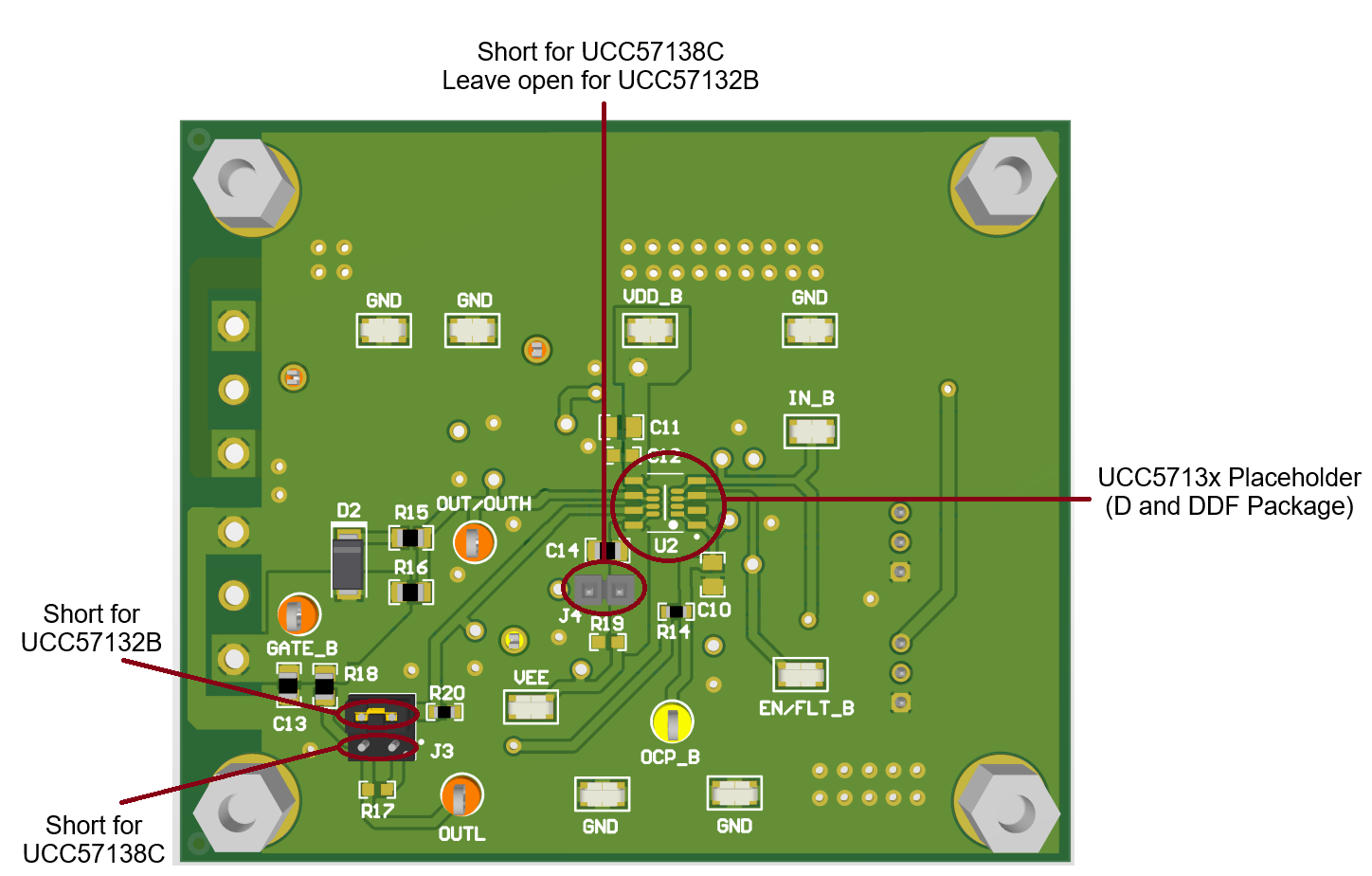

UCC57142EVM 每个 UCC5713x IC 型号的跳线 J3 和 J4 选择 图 2-3 每个 UCC5713x IC 型号的跳线 J3 和 J4 选择

除了跳线 J3 和 J4，还可以焊接 0Ω 跳线电阻（R17、R19 或 R20）来实现低寄生效应的短接。开箱即用 EVM 的底部设置了 UCC57132B 型号，该型号在电路板上安装了 R20。电阻R17 和 R19 未安装。如果使用 UCC57138C 型号，则必须拆焊 R20。表 2-1 展示了每个 UCC5713x 型号的 0Ω 跳线电阻的焊接或拆焊指南。

表 2-1 UCC5713x 的电阻焊接指南
器件 R17 R19 R20

UCC57132B

拆焊

拆焊

焊料
UCC57138C

焊料

焊料

拆焊
