1 系统说明

配备雷达的工业应用，如工业楼宇自动化、停车场自动化、个人电子产品、照明和其他终端设备，提高了日常生活的生活质量并带来了安全优势。

调频连续波 (FMCW) 雷达可以精确测量距离、角分辨率和相对速度。因为这种功用，雷达广泛用于存在检测、运动检测、跟踪等其他许多应用。相较于摄像头以及基于光探测和测距 (lidar) 的系统，雷达的一个重要优势是：雷达受尘土和烟雾等环境条件的影响相对较小。FMCW 雷达能够在完全黑暗和强光环境中正常工作，因为雷达不受眩光影响。

此参考设计采用小尺寸 60GHz 毫米波设计，其使用了晶圆芯片级封装 (WCSP) 单芯片，封装尺寸为 4.89mm × 4.5mm，物料清单 (BOM) 经过优化。该设计具有简化的原理图和小型的四层布局，因此易于集成。天线在 PCB 底层开发，而毫米波器件位于顶层。这样可以提供更小的外形尺寸。天线在方位角和仰角平面上提供 ±60° 的视场。该参考设计采用 XDS110（UART 和 JTAG）调试探针和 60 引脚连接器，用于高速 LVDS 数据采集（使用了板载差分 LVDS 驱动器），用于评估目的。该参考设计还有一款外形小巧的版本，但该版本没有额外调试和评估接口。


TIDEP-01040 IWRL6432W 参考设计尺寸

图 1-1 IWRL6432W 参考设计尺寸

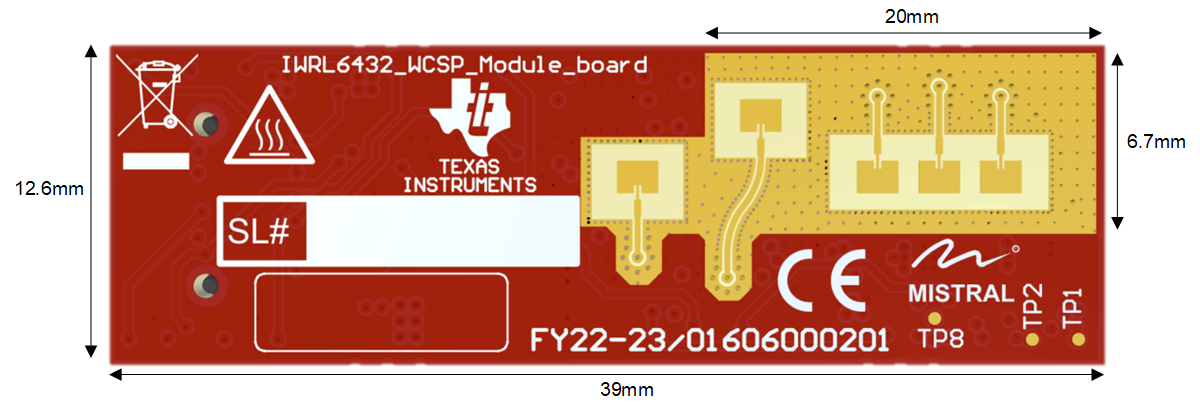

TIDEP-01040 小巧型参考设计尺寸

图 1-2 小巧型参考设计尺寸
