2.3.1.3 测试用例 3：将信号发生器输出端口连接到 AFE7769DEVM 的 RX（输出功率为 -13dBm）

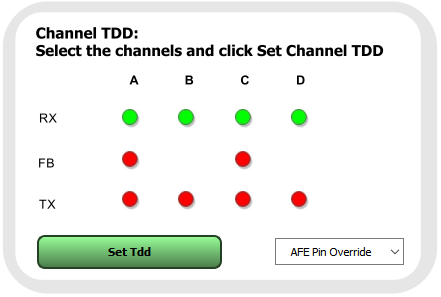

  1. 完成“所有测试用例的初始启动”部分中的步骤后，导航到 Latte 中的 Channel-Controls（通道-控制）选项卡，在“Channel TDD”（通道 TDD）下，单击 RX 的按钮将其变为绿色，然后单击“Set TDD”（设置 TDD）。
    启用 RX TDD图 2-13 启用 RX TDD
  3. 将 AFE7769DEVM 的任何 RX 端口（RX1 = J1、RX2 = J2、RX3 = J3、TX4 = J4）连接到信号发生器的射频输出。

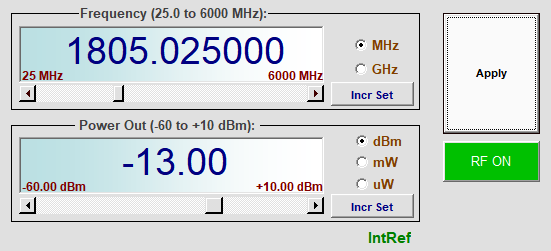

  4. 确保将信号发生器的频率和输出功率分别设置为 1805.025MHz 和 -13dBm。
    信号发生器设置，测试用例 3图 2-14 信号发生器设置，测试用例 3
  5. 在文件资源管理器中，导航到“test1122_TXZ_rxz.stp”文件，然后双击以在 SignalTap 中将其打开。
  6. 确保“rx_datalink”是选定的选项卡和行；单击框中的图标开始运行数据采集。
    SignalTap 中的 rx_datalink图 2-15 SignalTap 中的 rx_datalink
  7. 采集清除后，使用相同的图标暂停仿真，图标此时为红色方形。
  8. 右键单击中间窗格的“uu00|jesd204_rx_link_data”部分，选择“Create SignalTap List File”（创建 SignalTap 列表文件），然后保存为 .txt 文件。
  9. 使用提供的名为“rx_data_test.m”的 MATLAB 脚本来解密数据，并使用上一步中新创建的 .txt 文件替换示例 .txt 文件名。
  10. 运行代码后，将显示一张包含四个图表的图。
