3.4.3 可配置 HS/LS：DRV81602-Q1、DRV81242-Q1 和 DRV81620-Q1

DRV81602-Q1、DRV81242-Q1 和 DRV81620-Q1 是具有集成保护和诊断功能的可配置高侧和低侧驱动器。可配置驱动器 GUI 的设置配置与 DRV81080-Q1 高侧驱动器相同，可提供许多与之相同的特性和功能。细微差异包括排除在某些型号中为专用低侧驱动器启用 OLON 诊断。

DRV81008-Q1EVM, DRV81602-Q1EVM, DRV81242-Q1EVM, DRV81602-Q1 GUI 通道配置页面图 3-9 DRV81602-Q1 GUI 通道配置页面
DRV81008-Q1EVM, DRV81602-Q1EVM, DRV81242-Q1EVM, DRV81242-Q1 GUI 通道配置页面图 3-10 DRV81242-Q1 GUI 通道配置页面

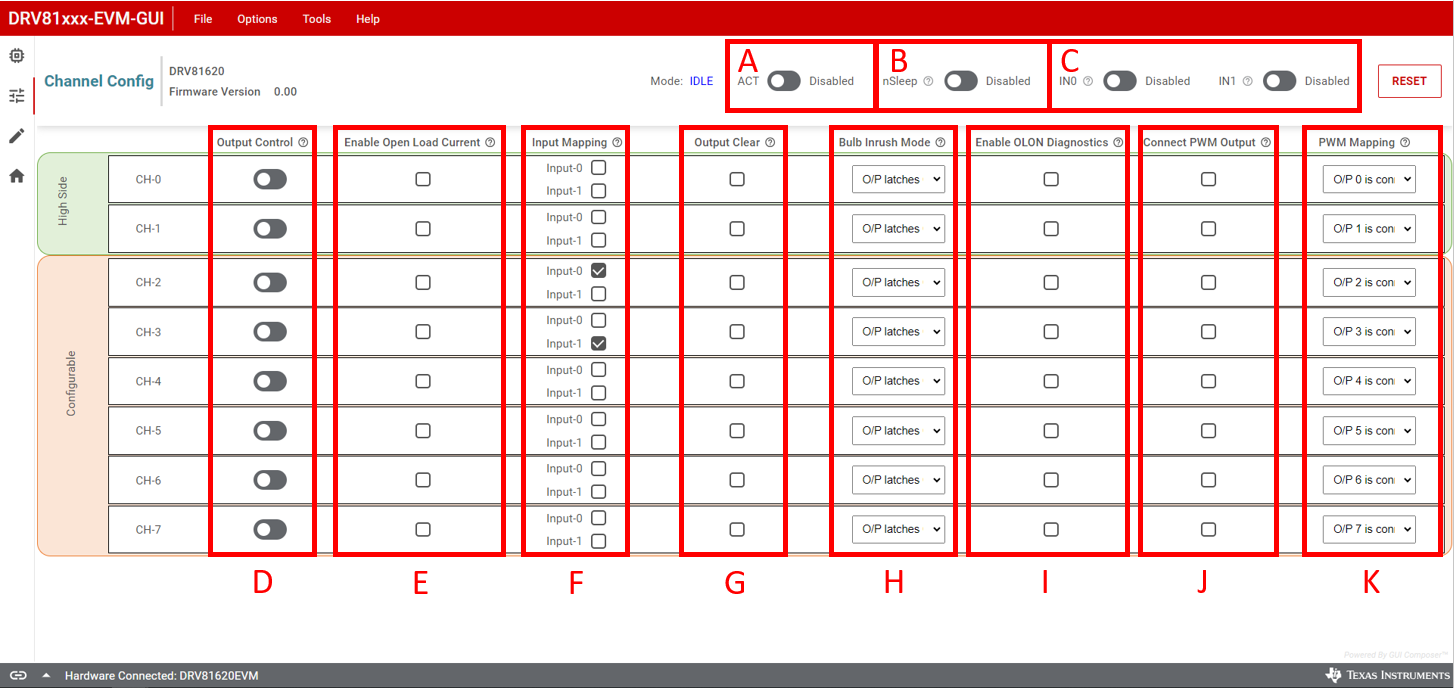

DRV81008-Q1EVM, DRV81602-Q1EVM, DRV81242-Q1EVM, DRV81620-Q1 GUI 通道配置页面图 3-11 DRV81620-Q1 GUI 通道配置页面
表 3-3 DRV81602-Q1、DRV81242-Q1 和 DRV81620-Q1
组成部分 说明

A

工作模式

  • 禁用（默认设置）：器件处于空闲模式。
  • 启用：器件处于工作模式。

B

nSLEEP

  • 禁用（默认设置）：低电流睡眠模式。
  • 启用：激活空闲模式。

C

输入引脚（IN0 和 IN1）

  • 禁用：输入引脚设置为逻辑低电平。
  • 启用：输入引脚设置为逻辑高电平。

D

输出控制

  • 禁用（默认设置）：输出 x 已关闭。
  • 启用：输出开启。

E

启用开路负载电流

  • 禁用（默认设置）：IOL 电流源未启用。
  • 启用：已启用 IOL 电流源。

F

输入映射

  • 禁用（默认设置）：输出 x 未连接到输入引脚。
  • 启用：输出 x 已连接到输入引脚。
注：

默认情况下，IN0 连接到 CH-2，IN1 连接到 CH-3。

G

输出清零

  • 禁用（默认设置）：正常运行。
  • 启用：清除选定输出的错误锁存。

H

灯泡浪涌模式

  • 禁用（默认设置）：出现错误时输出会锁存。
  • 启用：出现错误时，输出将自动重新启动。

I

启用 OLON 诊断

  • 禁用（默认设置）：在通道关闭时执行正常操作或诊断。
  • 启用：检测到开启时负载开路。

J

连接 PWM 输出

  • 禁用（默认设置）：PWM 发生器未连接到输出端。
  • 启用：PWM 发生器连接到输出端。

K

PWM 映射

  • 0：输出连接到 PWM 发生器 0。
  • 1：输出连接到 PWM 发生器 1。
