3.1.5.3.2 通过闪存对 Apps FPGA 进行编程

按照以下说明使用 Vivado Lab Solutions 2018.2通过位流将 DLPC964 Apps 二进制文件加载到闪存中：

注： 点击上面的链接，下载 Vivado Lab Solutions 2018.2。网页加载完毕后，找到已存档的 2018.2 文件夹，然后导航到 Vivado Lab Solutions 2018.2 可下载链接并下载安装文件。
注： 该位流始终在 AMD EVM 上电时加载到 FPGA 中。
  1. 将 Micro USB 的一端插入 AMD EVM，将另一端插入运行 Vivado 的计算机。
  2. 确保将 SW11 设置为 00010（1 = 打开，位置 1 → 位置 5，从左到右）。

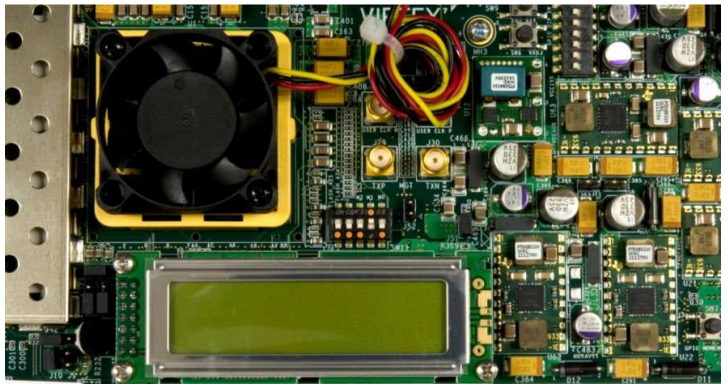

    DLPLCRC964EVM FPGA 配置模式图 3-19 FPGA 配置模式
  3. 将 SW2 设置为 00000000（1 = 打开，位置 1 → 位置 8，从左到右）。

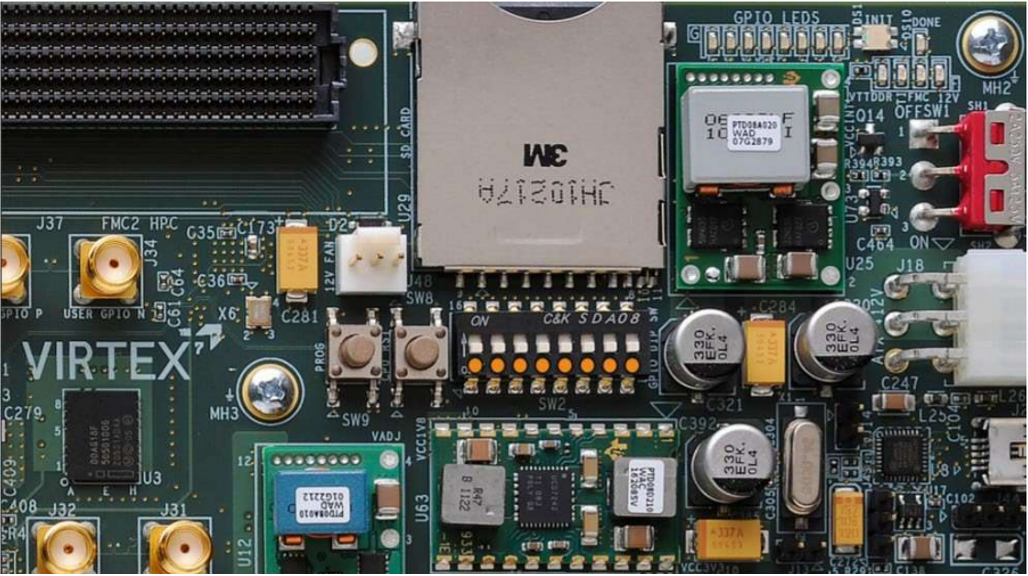

    DLPLCRC964EVM GPIO DIP 开关 (VC707)图 3-20 GPIO DIP 开关 (VC707)
  4. 在计算机上启动 Vivado Lab Studios 2018.2。
  5. 从主窗口中选择 Open Hardware Manager。
  6. 点击位于硬件管理器左上角的 open target，然后点击 Auto Connect。
    1. 如果 AMD EVM 是唯一插入计算机的 FPGA，则 Vivado 会自动连接到 AMD EVM。否则，此过程会稍微复杂一些。
  7. 右键点击“FPGA”，然后选择 Add Configuration Memory Device。
  8. 找到名为 mt28gu01gaax1e-bpi-x16 的闪存，然后点击 OK。
  9. 再次选择“OK”，然后选择配置文件 (appstop.mcs)。
    1. 确保所有其他设置都匹配。
  10. 设置好后，单击 OK。编程可能需要几分钟时间。
  11. 完成后，对 AMD EVM 下电上电，DLPC964 Apps 位流会自动加载到 AMD EVM 上。
