2.3.1 DLPLCRC964EVM 和 DMD EVM 组装

本节介绍如何组装独立的 DLPLCRC964EVM 和 DLPLCR99EVM/DLPLCR99UVEVM。

DLPLCRC964EVM 需要一个 DLPLCR99EVM 或 DLPLCR99UVEVM 和四根柔性电缆，用于组装独立系统。

  • 柔性电缆连接器标记为 J13、J14、J15 和 J16，如图 1-3 所示。
  • 柔性电缆连接器将连接在 EVM 板之间。
  • 每根柔性电缆的两端是相同的。
  • 任一端都可以连接到 DLPLCRC964EVM 的连接器端口 J13、J14、J15 和 J16。柔性电缆的另一端将连接到 DLPLCR99EVM 或 DLPLCR99UVEVM。

DLPLCR99EVM 和 DLPLCR99UVEVM 套件附带的柔性电缆的长度为 16"。如果需要，JAE Electronics 提供有更短的柔性电缆可供选择。请参阅下面的其他两个柔性电缆连接器选项：

图 2-1 描述了如何在 DLPLCRC964EVM 和 DLPLCR99EVM/DLPLCR99UVEVM 之间成功连接柔性电缆。

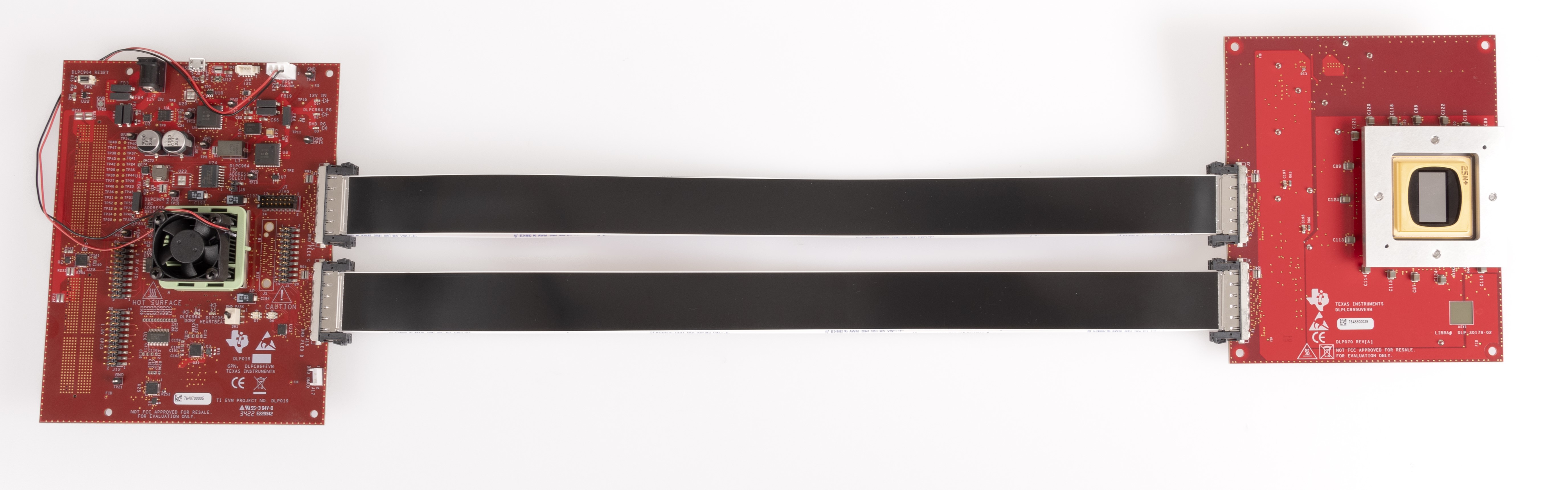

DLPLCRC964EVM 独立 DLPLCRC964EVM 和 DLPLCR99EVM/DLPLCR99UVEVM图 2-3 独立 DLPLCRC964EVM 和 DLPLCR99EVM/DLPLCR99UVEVM
