3.1.2 输入过压测试

按照以下说明验证 LM74912-Q1 的过压保护功能。

  1. 如果希望设置和测试输入过压阈值（大于 TVS 的击穿电压 (40V)），请移除输入 33V TVS (D1)。
  2. 将输入电源电压 VIN 设置为 12V，将电流限制设置为 10A。
  3. 打开电源并观察输出电压、HGATE 和 DGATE 的启动。
  4. 将输入电压缓慢增加到 40V。在输入电压达到过压保护阈值 37V 时，观察 HGATE 变为低电平并且关闭负载开关 FET（Q2 和 Q4）。

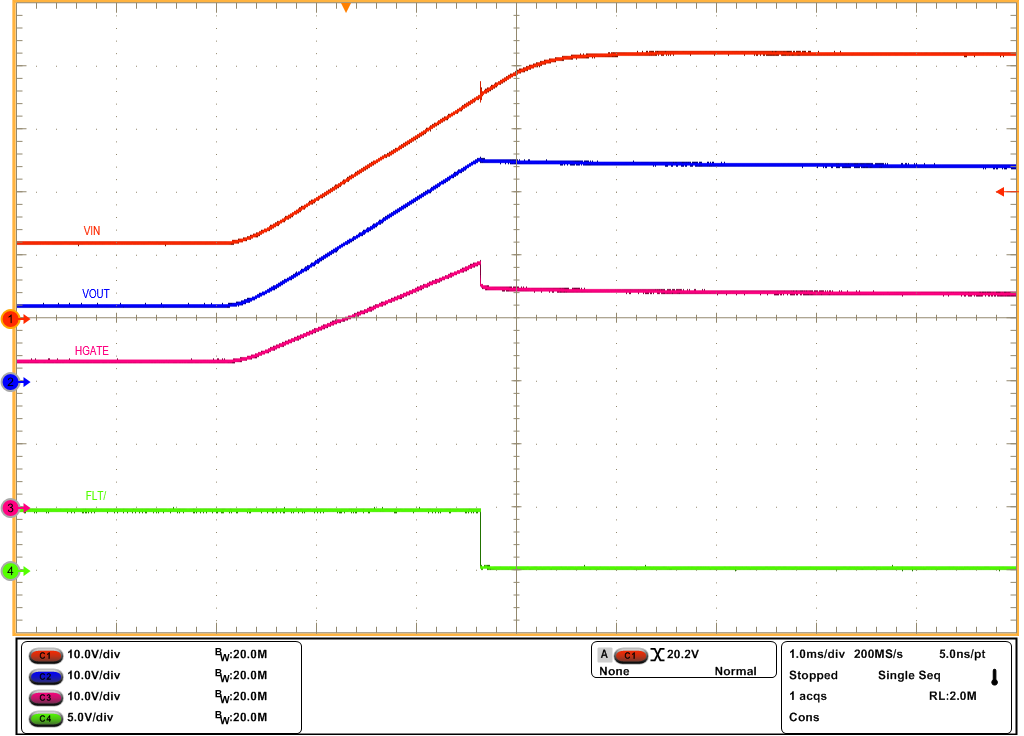

GUID-20230717-SS0I-4T8N-FVRN-VTDTFZLM3QF7-low.png图 3-6 过压保护
