设计计算

确定了设计所需输出的一般预期后,现在可以执行确定确切放置区域的迭代过程。TI 提供了磁感应模拟器来简化此过程。该工具有一个主菜单,用户可以在其中指定磁体运动类型。然后,会根据用户选择显示相应的子菜单,其中包含用于指定磁体放置、传感器放置、运动范围和所需器件的条目。图 2-9 展示了顶部菜单和“Rotation”移动子菜单。

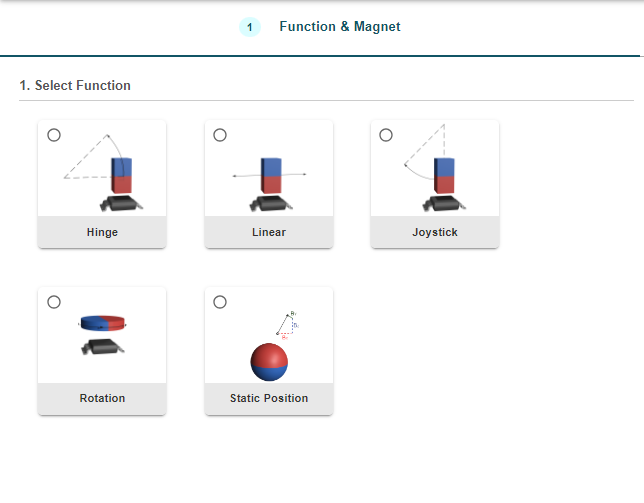

GUID-20231219-SS0I-4N7Z-HGDJ-LFQN9MHPSVM4-low.jpg图 2-9 工具菜单

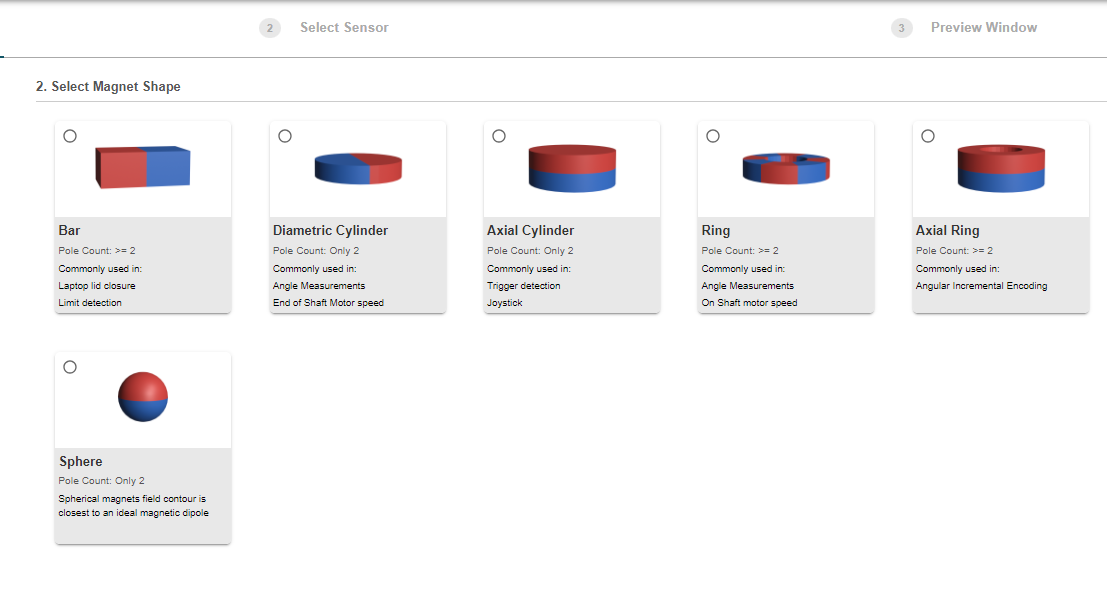

GUID-20231219-SS0I-XLQ7-W0W7-HGSJBFZZPRLN-low.jpg图 2-10 工具菜单

对于双传感器拇指操纵杆,预期行为所需的输入如图 2-11 所示。

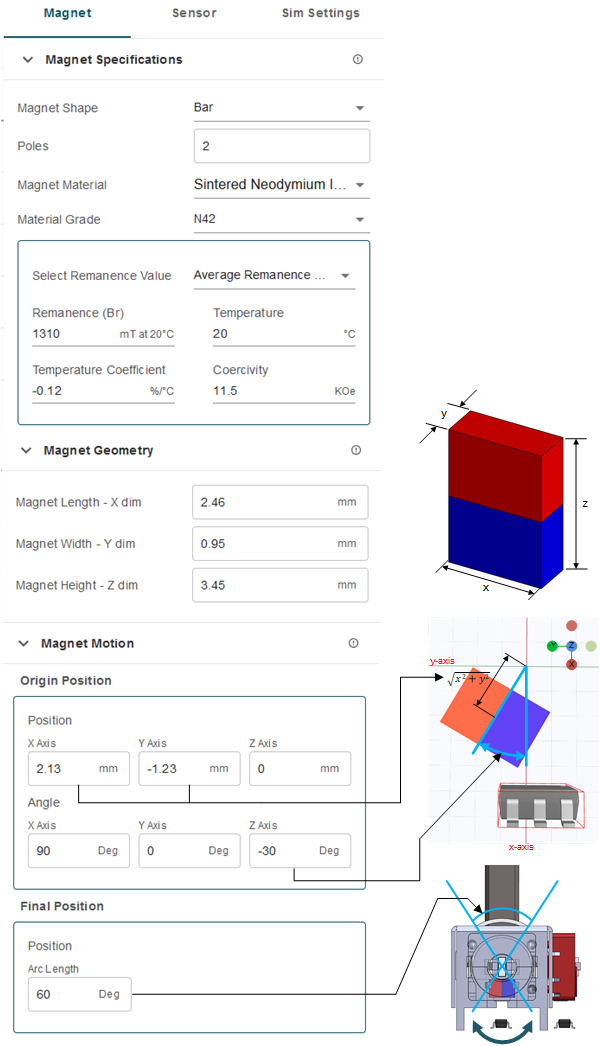

GUID-20231219-SS0I-SH11-6GCK-40R0LJWNJVM7-low.png图 2-11 2 磁体和传感器拇指操纵杆输入

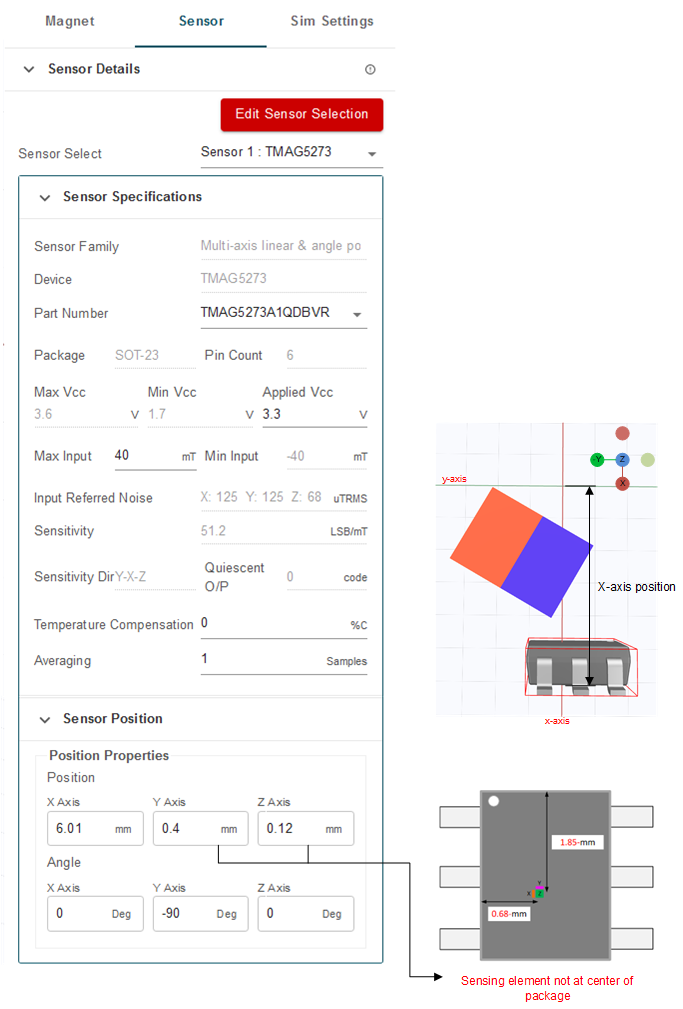

GUID-20231219-SS0I-HH2B-TZ0P-05DW3W7SKMSZ-low.png图 2-12 2 磁体和传感器拇指操纵杆输入
GUID-20230502-SS0I-KD7V-VRR1-2GPRDTSTBL82-low.svg图 2-13 2 传感器拇指操纵杆输入的工具输出
