电路板布局

电路板布局布线对于改善电源抑制比 (PSRR) 和降低噪声至关重要。图 5-1图 5-2图 5-3图 5-4 展示了 HPA177 EVM 的电路板布局布线。具有高频噪声的开关节点与噪声敏感型反馈电路相隔离。有关更具体的布局指南,请参阅数据表。

GUID-20230130-SS0I-N7WJ-D3MV-GF5FJGMTVVG6-low.gif图 5-1 顶部覆盖层

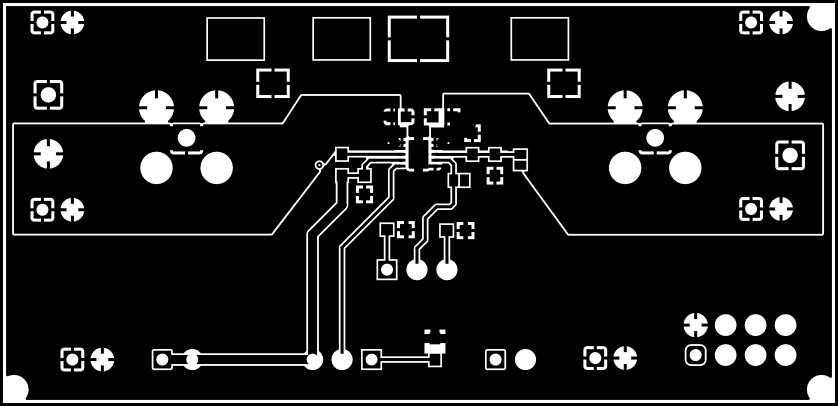

GUID-20230130-SS0I-CDV0-WF2F-BWPCDDPJL6XP-low.gif图 5-2 顶层
GUID-20230130-SS0I-3Q44-CVT4-SNQMZGPG1PCR-low.gif图 5-3 底层
GUID-20230130-SS0I-44PC-MLHL-6XMNKG5NL4FZ-low.gif图 5-4 底部覆盖层
