4.5 探测 EVM

UCC14131-Q1 使用 TP3 ([+5V])、TP6 ([+12V]) 和 TP9 (VIN) 示波器探头 PCB 测试点（参见图 4-1 和图 4-2），它是一款高频直流/直流模块，需要仔细测量才能准确捕获瞬态事件和测量高频交流纹波电压。从示波器探头上拆下尖顶帽（探头尖端盖）和接地引线。如果未提供示波器探头接地弹簧，请将一根 22AWG 裸线缠绕在示波器探头接地环上，或者使用合适的接地弹簧，然后将探头尖端和接地环插入 EVM，如图 4-2 所示。

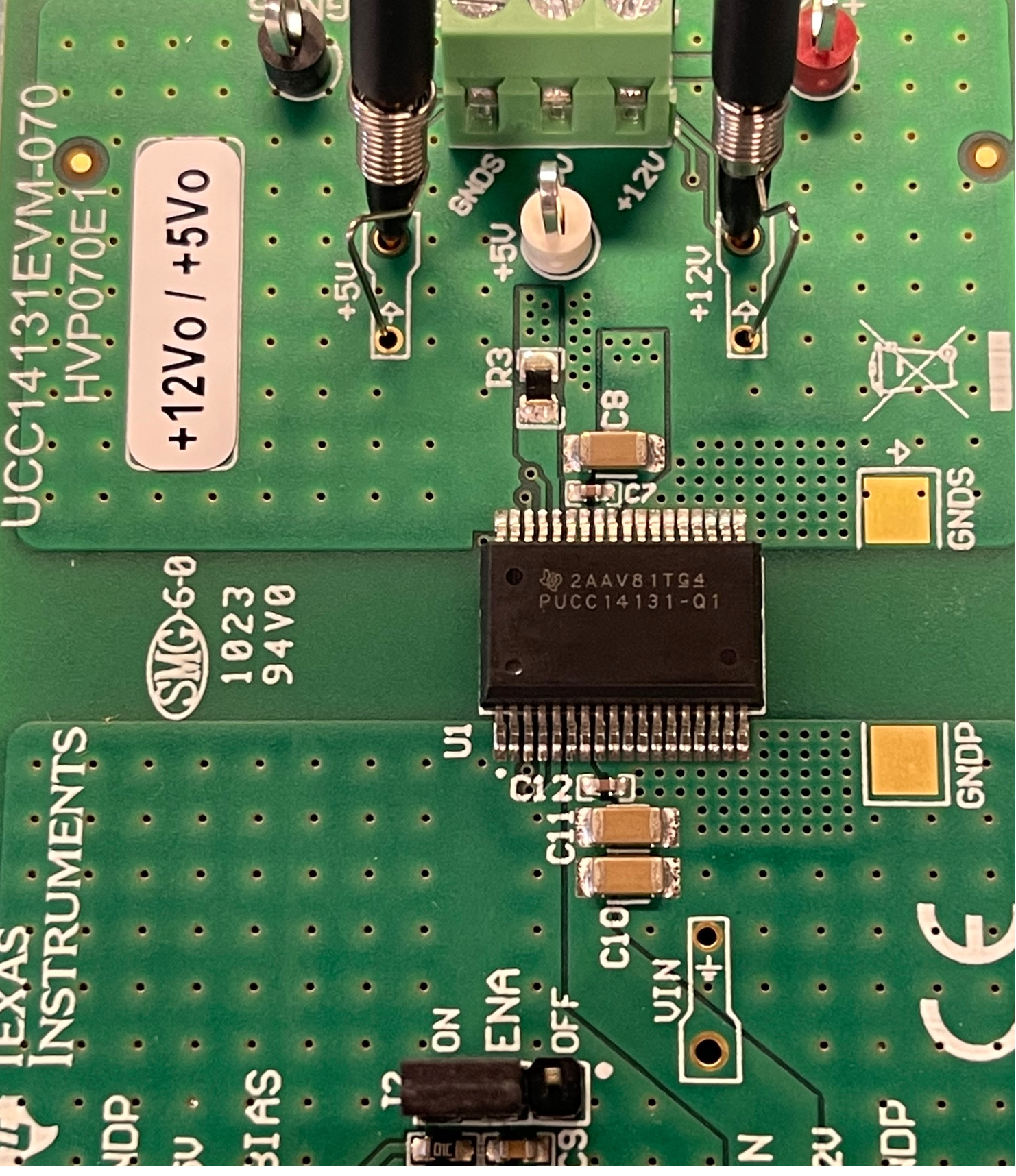

图 4-2 UCC14131EVM-070，PCB 示波器探头测试点

EVM 输出命名规则 (VDD, VEE) 与提到隔离式栅极驱动器 IC 时通常使用的术语，即此评估板的 [+12V] 和 GNDS 相对应。如图 4-2 所示，[+5V](TP4) 是 [+5V] 输出（请参考表 4-1）。当使用 UCC14131-Q1 对栅极驱动器 IC 进行偏置时，[+12V]（VDD 至 VEE）和 [+5V]（电容器中间至 VEE）以 VEE (= GNDS) 为基准。在将 EVM 作为独立偏置电源进行测试时，次级侧输出的示波器探测限制为 [+5V](TP3) 和 [+12V](TP6)，它们以 VEE 或 GNDS 为基准。
