5.5 浪涌电流

在施加 VIN 并切换 EN 引脚的情况下进行浪涌电流测量。这可确保输入电容器预偏置到 VIN，对测得的浪涌电流的影响可以忽略不计。浪涌电流的测量方法是将电流探头连接到输入电源电压与 EVM（J4 端子块）之间的正连接电缆。

顶部：VDD-VEE，5V/div，底部：IIN，1A/div，
mid-1：[+5V]-VEE，2V/div，时间 = 1ms/div，
mid-2：EN，5V/div，
图 5-9 浪涌电流：VIN = 12V，IVDD = 130mA，I[+5V] = 10mA
注： VDD、VEE 和 [+5V] 等，请参阅表 4-1 和图 4-1。

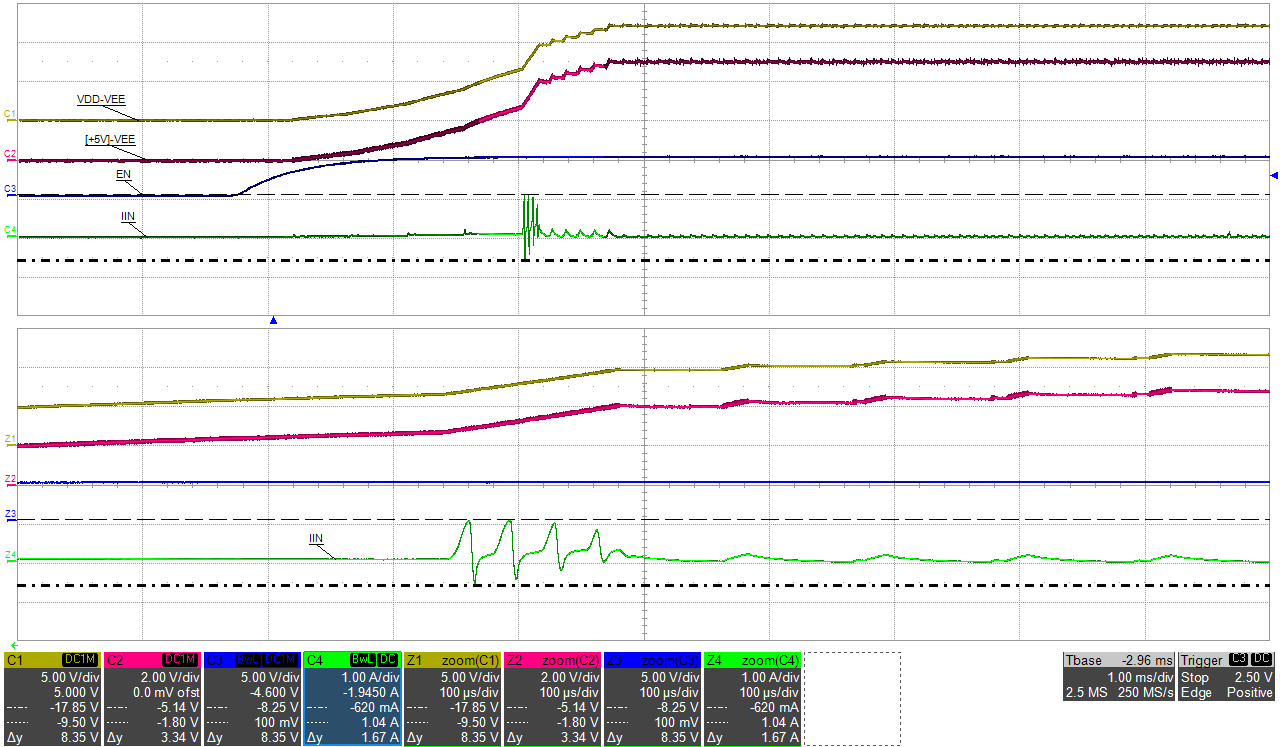

顶部：VDD-VEE，5V/div，底部：IIN，1A/div，
mid-1：[+5V]-VEE，2V/div，时间 = 1ms/div，
mid-2：EN，5V/div，time_zoom = 100µs/div
图 5-10 浪涌电流：VIN = 12V，IVDD = 130mA，I[+5V] = 10mA
顶部：VDD-VEE，5V/div，底部：IIN，1A/div，
mid-1：[+5V]-VEE，2V/div，时间 = 1ms/div
mid-2：EN，5V/div，
图 5-11 浪涌电流：VIN = 12V，IVDD = 0mA，I[+5V] = 0mA
注： VDD、VEE 和 [+5V] 等，请参阅表 4-1 和图 4-1。
顶部：VDD-VEE，5V/div，底部：IIN，1A/div，
mid-1：[+5V]-VEE，2V/div，时间 = 1ms/div，
mid-2：EN，5V/div，time_zoom = 100µs/div
图 5-12 浪涌电流：VIN = 12V，IVDD = 0mA，I[+5V] = 0mA
