5.10 热性能

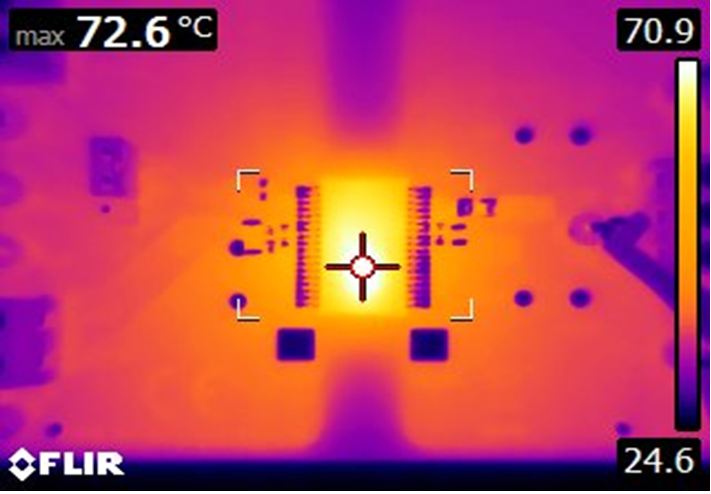

如图 5-23 所示，满载 EVM 运行会导致 U1 封装温度非常高。在满载运行期间探测或操作 EVM 时，请小心不要触碰 U1 外壳。

VIN = 12VVDD = 12 VIVDD = 128.5 mA
V+5V = 5.01VI+5V = 0mAPOUT = 1.54W
TRISE = 48°C（请参阅公式 1）
图 5-23 VIN=12V，IVDD = 128.5mA，1.54W
GUID-20230320-SS0I-BRXT-RCFL-GJX4JBQPBHTT-low.svg图 5-24 功率损耗和外壳温度与输入电压间的关系，TA=24.6°C，1.54W
方程式 1. TRISE=72.6°C-24.6°C=48°C
VIN = 12VVDD = 12 VIVDD = 0 mA
V+5V = 5.01VI+5V = 0mAPOUT = 0W
TRISE = 6.6°C（请参阅公式 2）
图 5-25 VIN=12V，IVDD = 0mA，POUT = 0W
GUID-20230320-SS0I-PL41-XKZN-JCQC4FRQ0BJ8-low.svg图 5-26 功率损耗和外壳温度与输入电压间的关系，TA=23.9°C，0W
方程式 2. TRISE=30.5°C-23.9°C=6.6°C
