3.2.2.2 “Low Level Configuration”页面

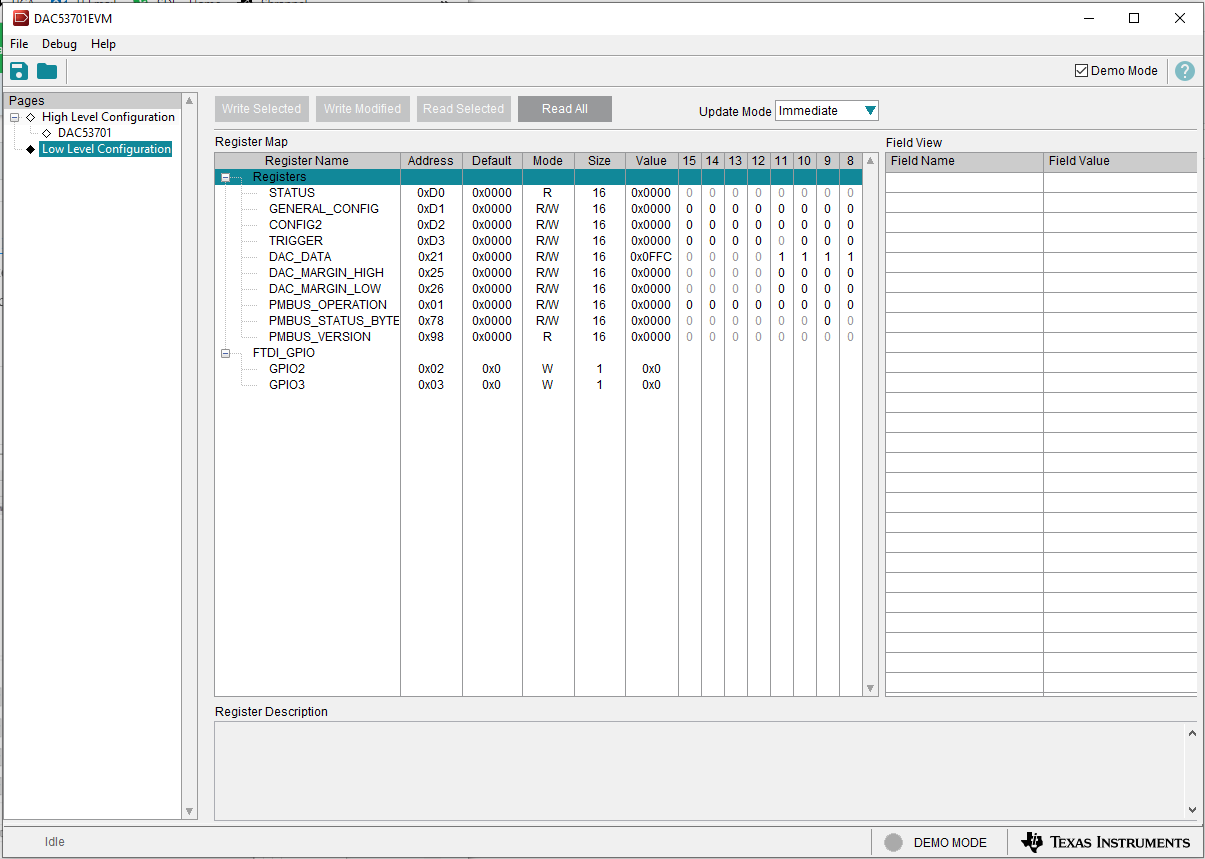

图 3-4 显示了 Low Level Configuration 页面，在该页面中可以访问直接与相应 DACx3701 器件寄存器进行的低电平通信。在 Register Map 列表中选择一个寄存器，以显示该寄存器中的值的说明，以及寄存器地址、默认值、大小和当前值的信息。通过在 GUI 的值列中输入值，即可将数据写入寄存器。

GUID-20220919-SS0I-D9TN-50HH-PHNZBC5CNHTN-low.png图 3-4 “Low Level Configuration”页面

要在本地存储寄存器映射的值，请选择 File 菜单选项下面的 Save Configuration。选择 Open Configuration 以调用和加载存储的配置文件。

图 3-5 显示了 Low Level Configuration 页面上提供的四个配置按钮，用户可以通过这些按钮从器件寄存器读取以及写入器件寄存器：

  • Write Selected
  • Write Modified
  • Read Selected
  • Read All

Write Modified 按钮仅在 Deferred Update Mode 中启用。Deferred Update Mode 仅在按下 Write Selected 或 Write Modified 按钮时启动写入操作。默认情况下，选择 Immediate Update Mode 以启动 Low Level Configuration 页面写入操作。

GUID-3FFECA5A-90B3-43C5-ABB1-CE4954CBD5E8-low.png图 3-5 “Low Level Configuration”页面选项
