TPS62160
,
TPS62170
TPS62160EVM-627 和 TPS62170EVM-627 评估模块
1
引言
1.1
背景
1.2
性能规格
1.3
更改
1.3.1
固定输出运行
1.3.2
输入和输出电容器
1.3.3
环路响应测量
2
设置
2.1
输入/输出连接器说明
2.2
设置
3
TPS621x0EVM-627 测试结果
4
电路板布局布线
5
原理图和物料清单
5.1
原理图
5.2
物料清单
6
修订历史记录
3
TPS621x0EVM-627 测试结果
本部分提供了 TPS621x0EVM-627 的测试结果。
图 3-1
效率
图 3-2
负载调整率

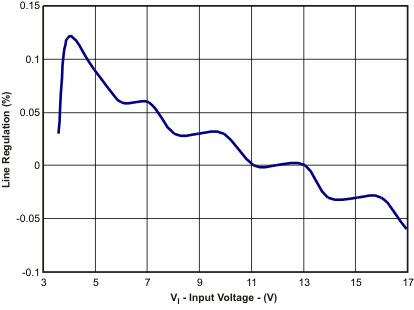

图 3-3
Iout = 0.5A 时的线性调整率
图 3-4
Vin 为 12V 且 Iout 为 0.5A 时的环路响应
图 3-5
Vin = 12V 且 Iout = 1A 时的输入电压纹波
图 3-6
Vin = 12V 且 Iout = 1A 时的输出电压纹波
图 3-7
Vin = 12V 时的负载瞬态响应
图 3-8
在 Vin 上以 0.5A 负载启动
图 3-9
在 EN 上以 0.5A 负载启动
图 3-10
在 EN 上以 0.5A 负载关断
图 3-11
EN 上负载为 0.5A 时的预偏置启动和关断
图 3-12
Vin = 12V 且 Iout = 1A 时的热性能
