5.2 整流器二极管选型

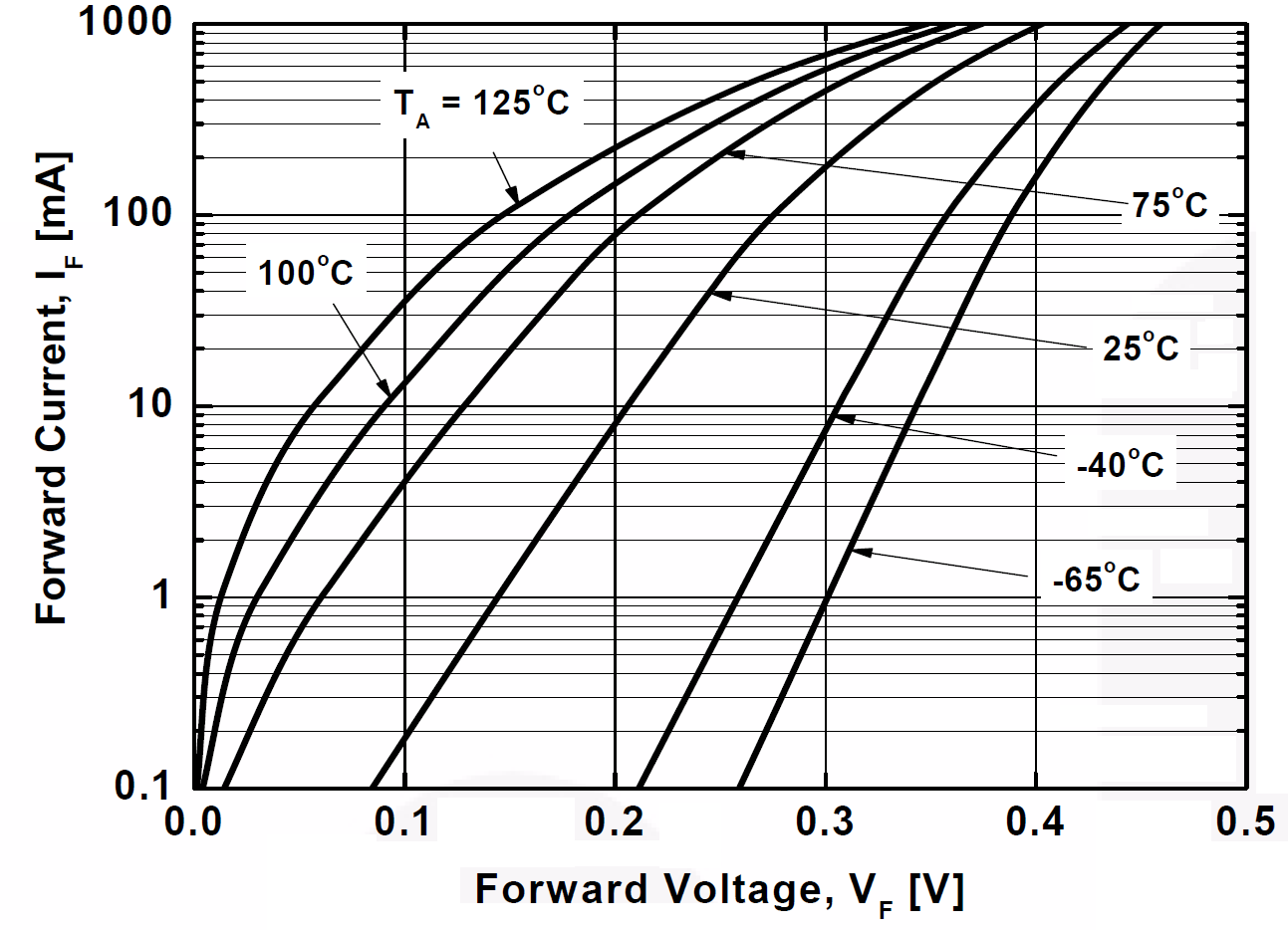

选择的整流二极管必须具有低正向电压，以便尽可能为转换器输出提供电压。当用于高频开关应用时，整流器还必须具有较短的恢复时间。肖特基二极管满足这两个要求。MBR0520L 在 8mA 正向电流下的典型正向电压约为 100mV，用于此低压设计。图 5-3 显示了 MBR0520L 二极管的正向电压与正向电流特性。

GUID-E6943417-B25D-4D89-A3BC-281E0C7BCBB3-low.png图 5-3 整流二极管的正向电压
