3.1 模拟输入

AMC1304EVM 印刷电路板 (PCB) 的模拟输入由简单的 RC 滤波器电路组成。图 3-1 显示了 AMC1304 的输入电路。

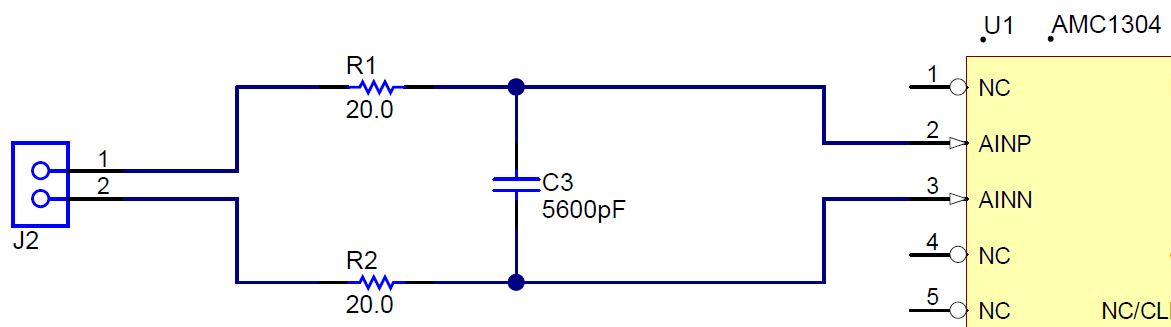

GUID-350B7FC0-8975-4200-B6E8-261F89646688-low.png图 3-1 AMC1304EVM 原理图：模拟输入部分

请注意，并非每个应用都需要 RC 滤波器电路；AMC1304 的输入放大器已经提供了有限的输入带宽。有关 AMC1304 系列中每个组件的模拟输入带宽的更多详细信息，请参阅表 6-1。

请注意，并非每个应用都需要 RC 滤波器电路；AMC1305 的输入放大器已经提供了有限的输入带宽。有关 AMC1305 系列中每个组件的模拟输入带宽的更多详细信息，请参阅表 6-1。
