3.1 硬件要求

评估系列 RTD 温度检测系统的精度需要以下三个硬件：

  • TIDA-060042：将 10 个 RTD 串联并输出差分 RTD 电压以及参考电压的 RTD 电路板。图 3-1 展示了 TIDA-060042 的原理图。
GUID-20220831-SS0I-P9CC-TJ1Z-WRQMKX8GC36S-low.png图 3-1 TIDA-060042 原理图
  • ADS1282EVM-PDK：ADS1282-SP 评估模块。需要对评估模块进行修改，以使模拟前端 (AFE) 旁路，并且 Vref 由 TIDA-060042 直接提供。
  • PHI 控制器板：此板带有 ADS1282EVM-PDK。该板通过 USB 2.0（或更高版本）为 ADS1282EVM-PDK 提供方便的通信接口，以实现电力输送以及数字输入和输出

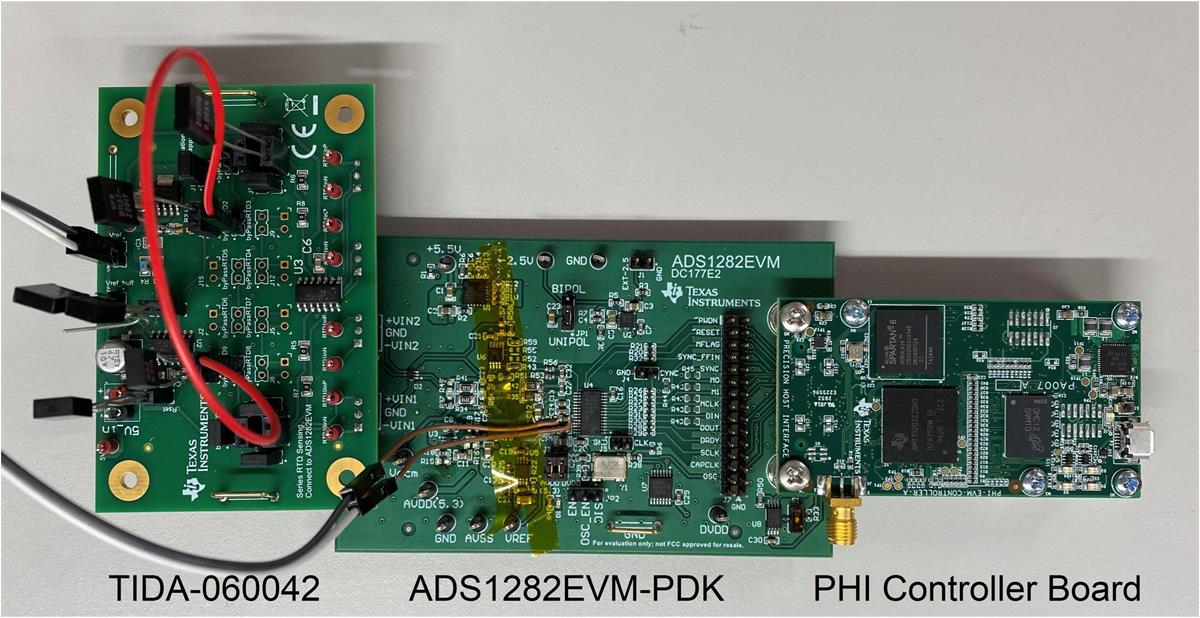

图 3-2 展示了连接了所有三个硬件的图像。

GUID-20220906-SS0I-Z0V7-LPP8-P9RZGCFDQPZN-low.jpg图 3-2 硬件设置
