6 EVM 装配图和布局

图 6-1 至图 6-6 显示了 TPS40075EVM-001 印刷电路板的设计。该 EVM 采用 4 层 2 盎司覆铜 3.0 英寸 × 3.0 英寸电路板设计，所有元件均焊接在顶层，可让用户在实际应用中轻松地查看、探测和评估 TPS40075 控制器件。将组件移动到 PCB 的两侧或使用额外的内部层可以为空间受限的系统进一步缩小尺寸。

GUID-D10CBE8E-5BC2-43CD-BC27-134C4C393BBE-low.gif图 6-1 TPS40075EVM-001 元件放置（顶视图）
GUID-75652E3C-3A48-43A1-8989-070F4DF133B3-low.gif图 6-2 TPS40075EVM-001 丝网（顶视图）
GUID-413979BB-B27C-482F-8347-DAE7FCA7C6E4-low.gif图 6-3 TPS40075EVM-001 顶部铜层（顶视图）
GUID-22724909-3024-4D3E-B38E-9897720C3376-low.gif图 6-4 TPS40075EVM-001 第 2 层（X 射线顶视图）
GUID-99205E9C-F386-4CD0-96F0-6D81B728610D-low.gif图 6-5 TPS40075EVM-001 第 3 层（X 射线顶视图）

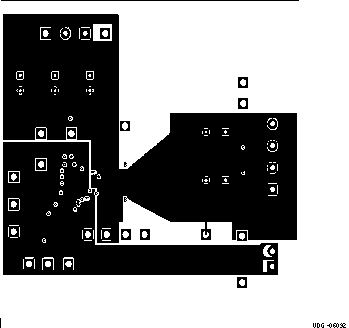

GUID-0A765AD6-D824-4C0C-AD20-9ED46DA9AF7B-low.gif图 6-6 TPS40075EVM-001 底部铜层（X 射线顶视图）
