6.2 Fusion GUI 屏幕截图

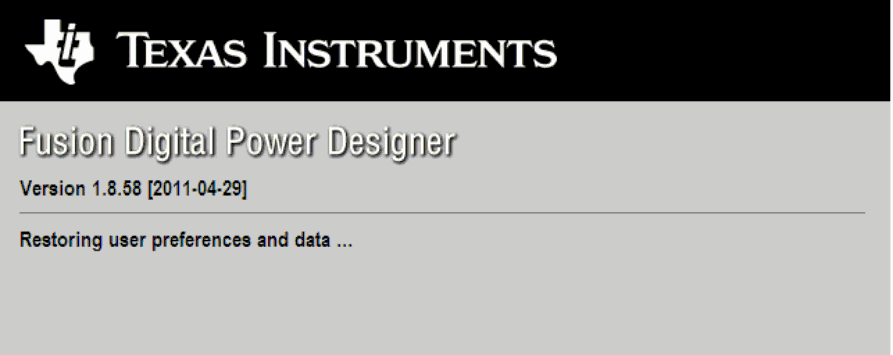

GUID-25921F5B-A070-4F3B-BC85-A95F861C5073-low.gif图 6-1 屏幕截图 1：启动 Fusion 软件时的第一个屏幕（版本可能不匹配）
GUID-4E3EE64F-98FC-4BB5-A68F-A6F9614DA5A1-low.gif图 6-2 屏幕截图 2：Fusion 成功识别 EVM 上的器件

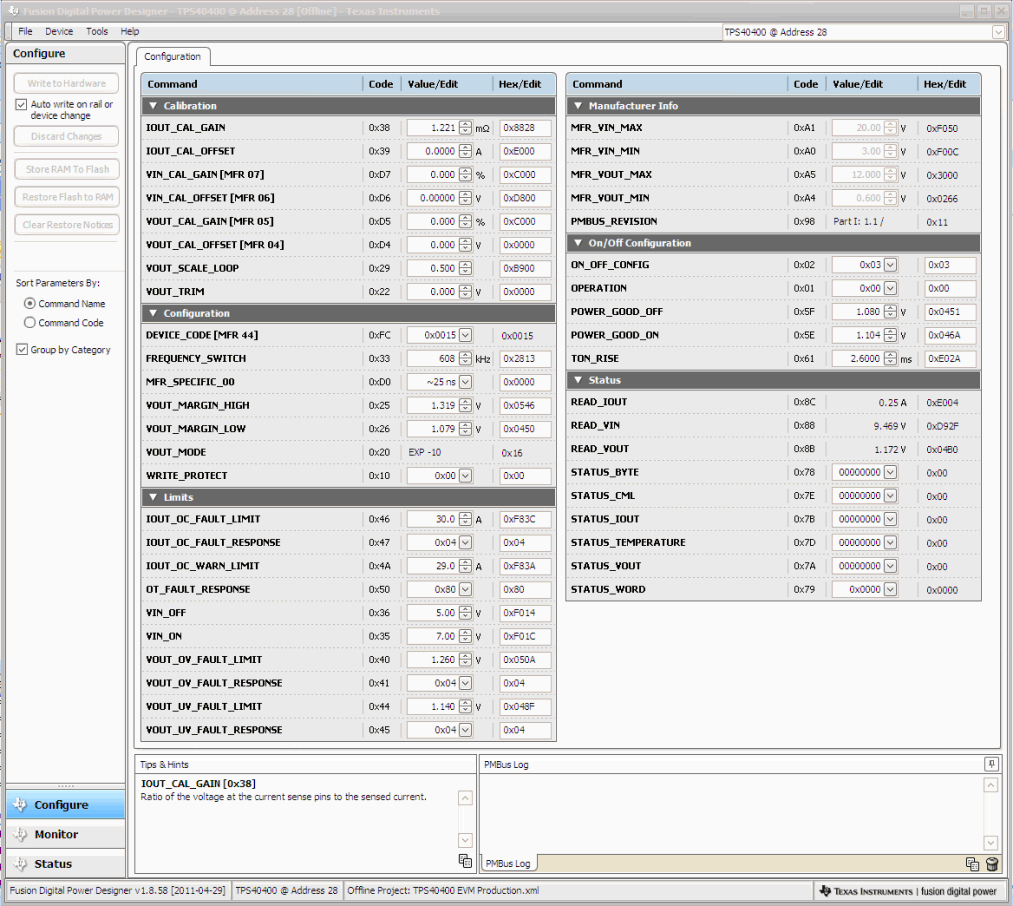

GUID-F7E20AAB-63B0-4826-8DE1-181E917F639F-low.gif图 6-3 屏幕截图 3：第一个功能屏幕，配置屏幕
注：

这些参数大部分都可以进行配置。请参阅 TPS40400 的数据表，以详细了解如何配置器件来实现所需的性能。

警告：

一些参数的值如果配置不当，会导致此 EVM 出现不稳定或异常行为。请参阅 TPS40400 数据表，以获取关于参数配置的指导信息。

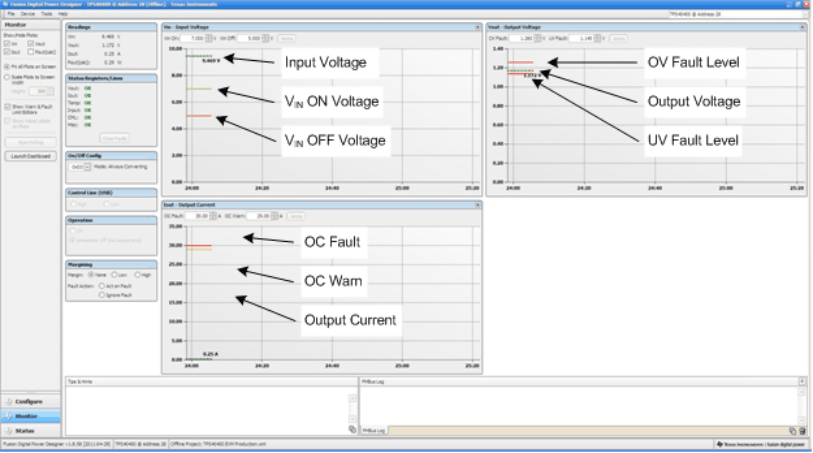

GUID-B30612B2-A150-4A63-99D6-2AE9D5D91B57-low.gif图 6-4 屏幕截图 4：“监控器”屏幕
