3.2.1 软件设置

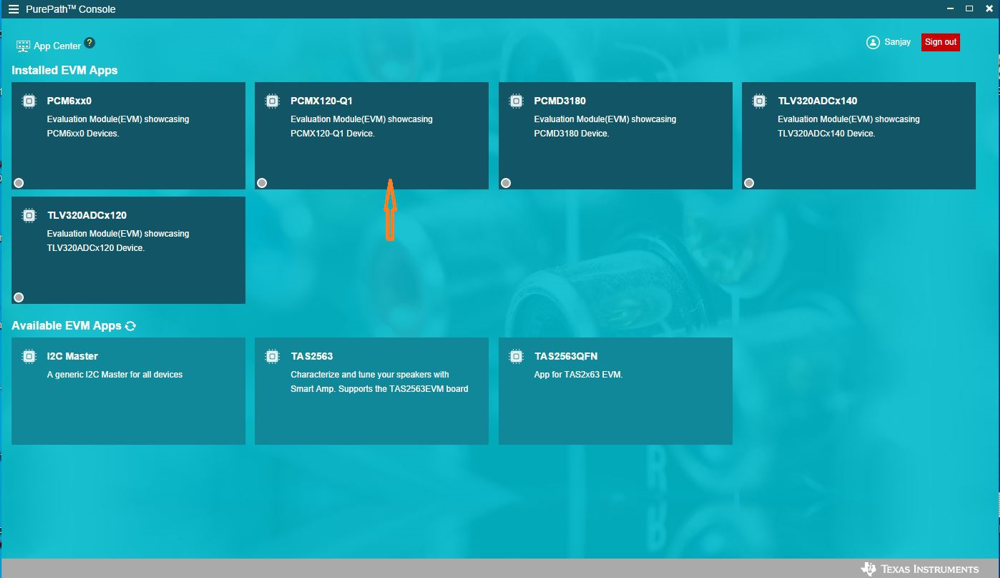

在Topic Link Label3.1中为 GUI 安装选择的目录中打开 PPC3 应用程序。图 3-2 显示了生成的 App Center 窗口。点击 PCMx120-Q1 应用磁贴。

GUID-20220401-SS0I-ZVNN-RKTV-JK5STFTQDXHG-low.png图 3-2 PurePath Console 3 App Center

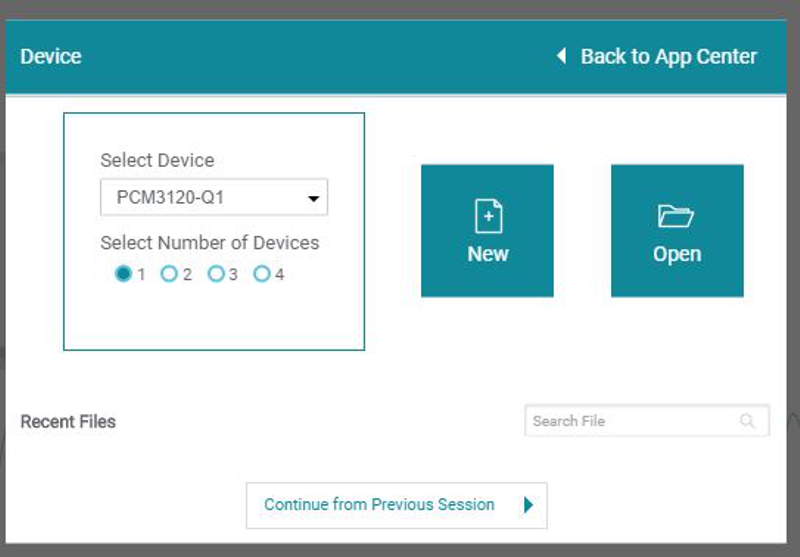

PCMx120-Q1 GUI 设计为在任何时候与多达四个器件一同工作。如图 3-3 所示，选择 1 个器件单选按钮并点击 New（新建）。

GUID-20220401-SS0I-WN9W-4KPZ-QGFVPVMRDHZM-low.png图 3-3 初始 GUI 配置

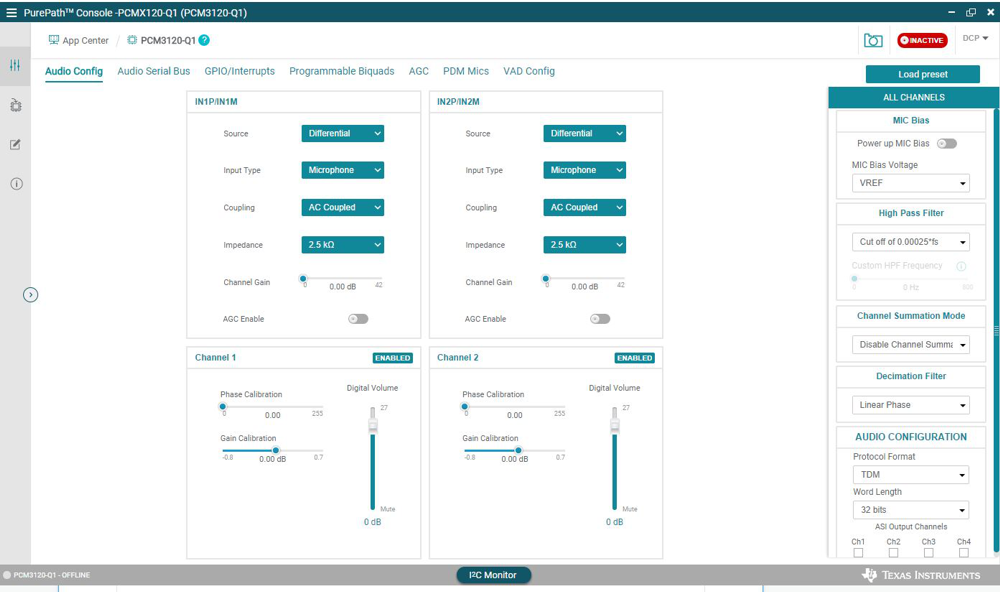

如图 3-4 所示，GUI 将打开至 Audio Config（音频配置）选项卡。

GUID-20220401-SS0I-2CHZ-XFPH-GTJXSR1G8PJH-low.png图 3-4 音频配置选项卡

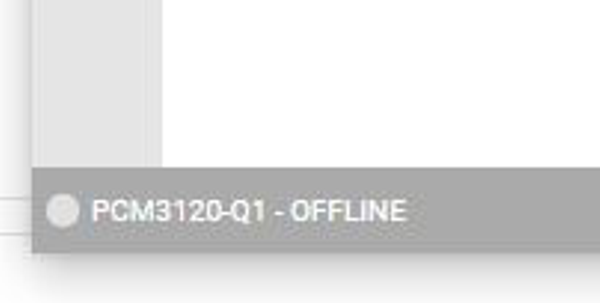

在更改任何参数之前，请检查 PPC3 窗口的左下角，如图 3-5 所示，以验证 EVM 是否已连接。如果未检测到 EVM，则显示文本 PCMx120-Q1 offline（PCMx120-Q1 离线）。如果检测到 EVM，则将显示 Connect （连接）按钮。点击此按钮可连接硬件。

GUID-20220401-SS0I-K09J-MWHW-DBKKX9SVDJXL-low.png图 3-5 硬件连接

连接硬件后，Connect（连接）按钮将更改为显示 Disconnect（断开连接），器件已准备好进行配置。
