2.2.1 线路输入

对于线路输入配置（如图 2-8 所示），PCMx120-Q1 捕获通过端子 J2 (IN1) 和 J3 (IN2) 提供的音频信号。此模式下接受的输入为差分、2VRMS、满量程音频信号。如果使用单端源，则支持 1VRMS 信号

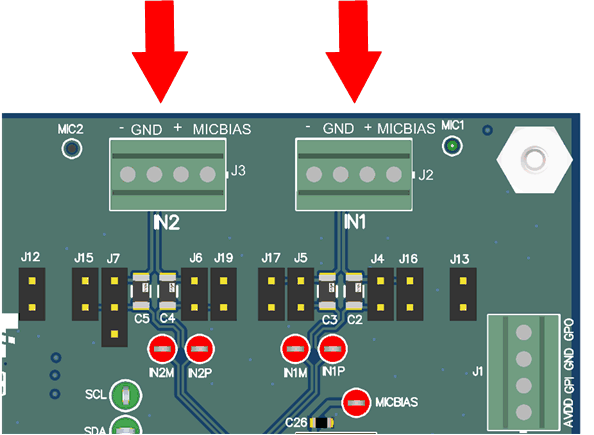

GUID-D3C4E4DD-DE39-4355-9BE8-057B2A66C41D-low.gif图 2-8 用于线路输入应用的 PCMx120-Q1EVB 连接
