6 快速入门

配置 AC-MB 的 USB 音频 (TDM)，并配置 PCMx120-Q1EVB 的板载麦克风输入。

GUI 带有预设文件，有助于轻松完成初始设置。选择 GUI 顶部的 Load preset（加载预设）选项，并加载 On Board Microphone（板载麦克风）设置，如 图 6-1 和图 6-2所示。 确保按照表 2-1 中所述的设置连接跳线。

GUID-4467B4B5-23B0-4141-B9F3-9EB1C4F37240-low.gif图 6-1 加载预设
GUID-EADD3C07-6402-44C8-9D5E-DEF8EF7DFF30-low.gif图 6-2 板载麦克风预设

如图 6-3 所示，确保选择 AVDD 作为 MIC 偏置电压并通电。

GUID-2BD77B5F-CF04-4033-A5A1-4B64CD728DF1-low.gif图 6-3 MIC 偏置配置

PCMx120-Q1 的默认状态为待机模式，除通道数字音量外，所有器件配置都必须在待机模式下完成。PCMx120-Q1 在待机模式下不提供数字音频输出。图 6-4 显示了如何从待机模式更改为运行模式。

GUID-04867EB5-4085-4000-9617-4CEAAE331E6C-low.gif图 6-4 待机模式到运行模式

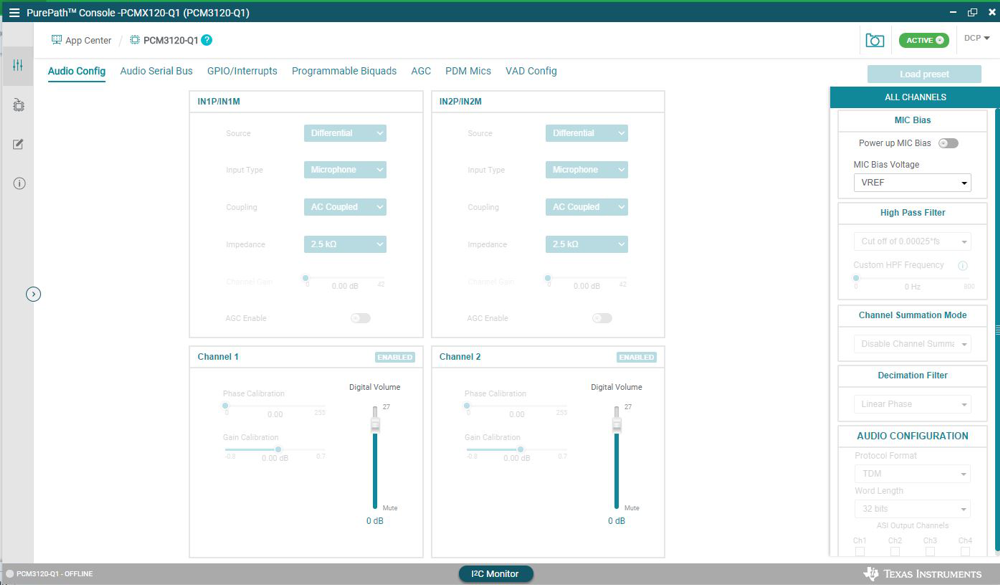

启用运行模式后，任何在运行模式下不可配置的控件都将灰显。当器件退出运行模式时，可以再次更改这些控件。图 6-5 显示了会被禁用的控件。

GUID-20220401-SS0I-L2R2-TJ6G-PVVSZBHJHCDR-low.png图 6-5 运行模式下禁用的控件

现在可以使用所选音频程序在 PC 上捕获音频。
