3.3.3 负载瞬态

图 3-4 显示了 12V 输入下 0.5A 至 3A 的瞬态响应。

GUID-20220725-SS0I-KXPP-JGK6-VW2D8JQXJSQH-low.png图 3-4 输入电压为 12V 时的负载瞬态 500mA 至 3A

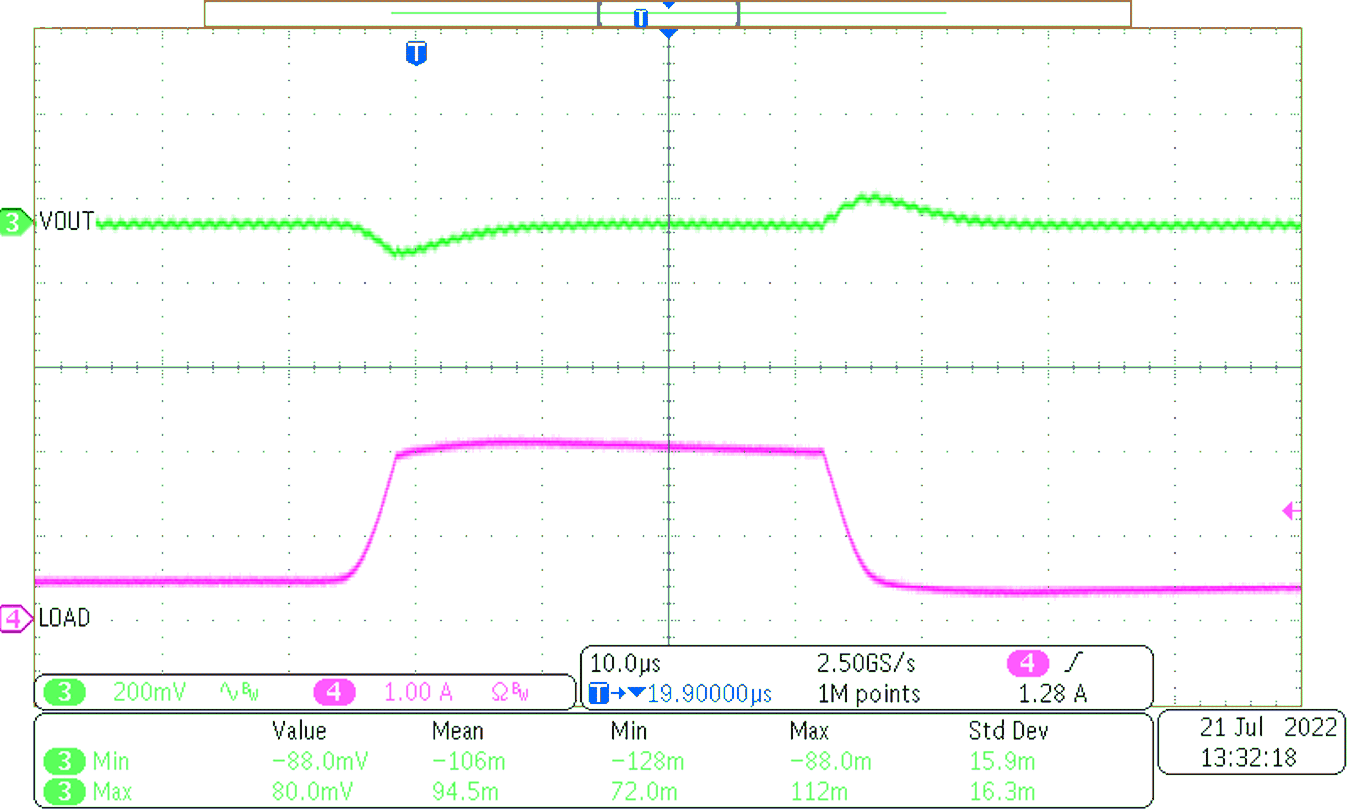

图 3-5 显示了 12V 输入下 0.5A 至 2A 的瞬态响应。

GUID-20220725-SS0I-MRLM-QHSV-FNWZGT6ZHF2K-low.png图 3-5 输入电压为 12V 时的负载瞬态 500mA 至 2A

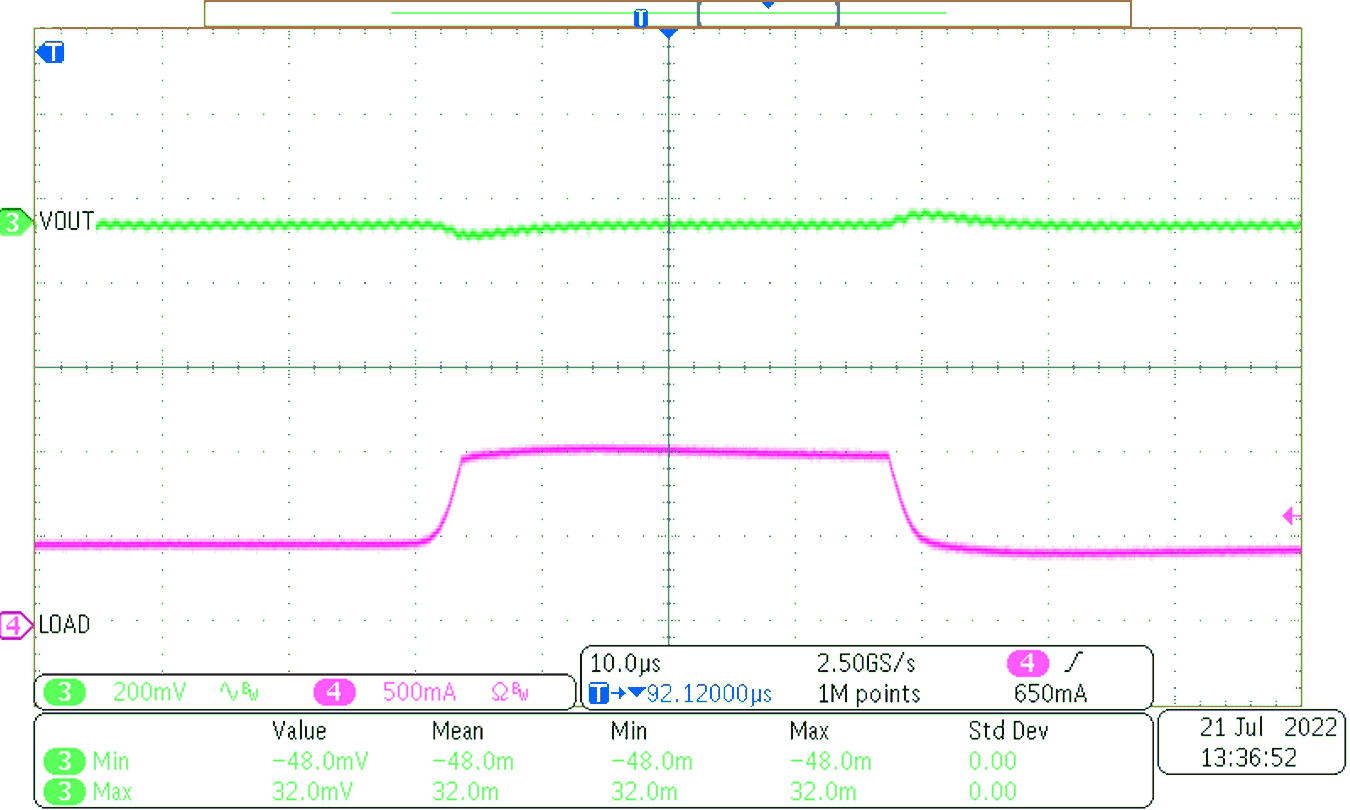

图 3-6 显示了 12V 输入下 0.5A 至 1A 的瞬态响应。

GUID-20220725-SS0I-ND94-HKZX-4F62W2DMJHXQ-low.png图 3-6 输入电压为 12V 时的负载瞬态 500mA 至 1A

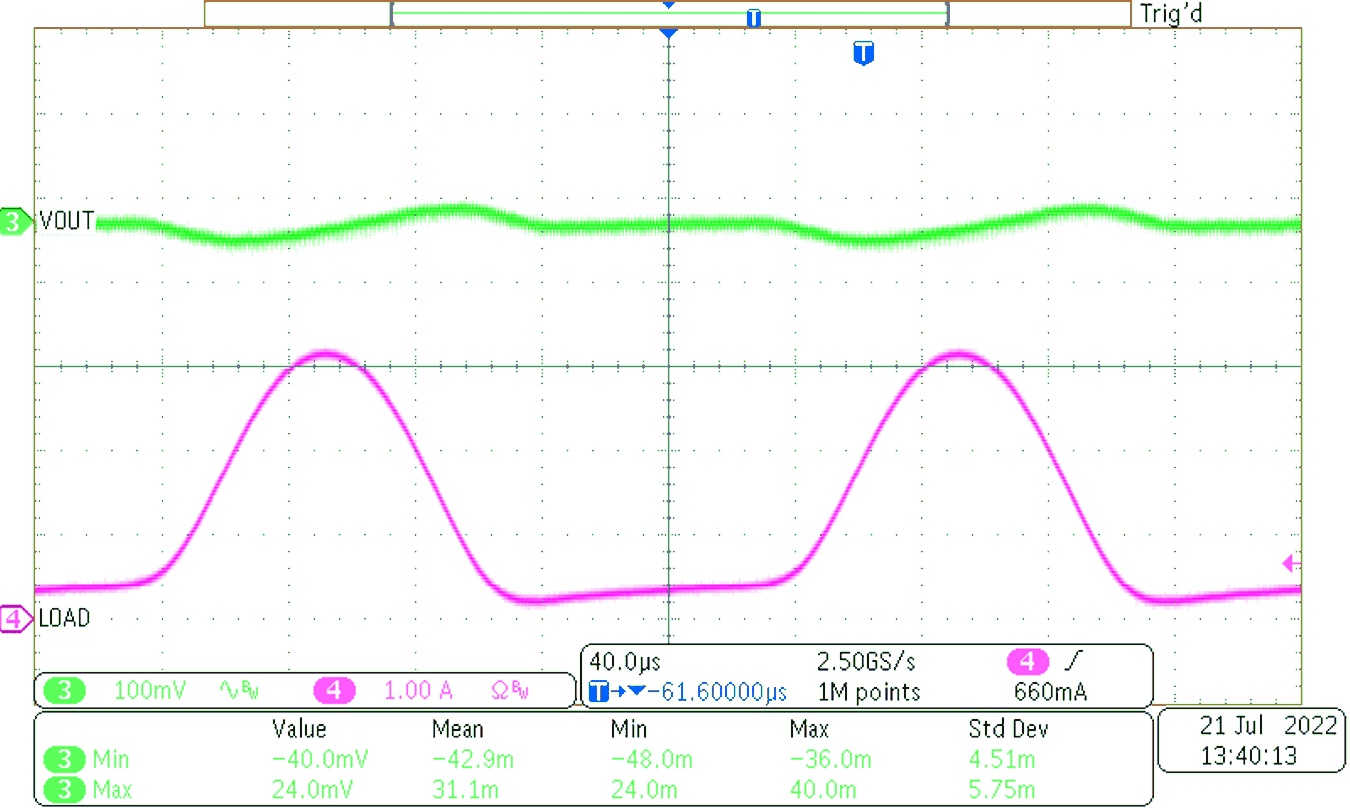

在 12Vin 下施加了正弦负载。图 3-7 显示了从轻负载期间的省电模式 (PSM) 到重负载时的脉宽调制 (PWM) 模式的转换。

GUID-20220725-SS0I-GTZH-XM3D-NC0PT65QM2JB-low.png图 3-7 12Vin 下的 PSM 到 PWM 转换
