3.3.6 热性能

在 2.5A 和 2A 负载下测量的热性能。TPSM82903 专为 125°C 的最高结温而设计。这些图像是在约为 27°C 的室温下捕获的。在没有气流、热像仪水平放置在距离摄像机 5 英寸的位置进行测量。峰值温度通常发生在电感器和转换器所在的电路板中心。

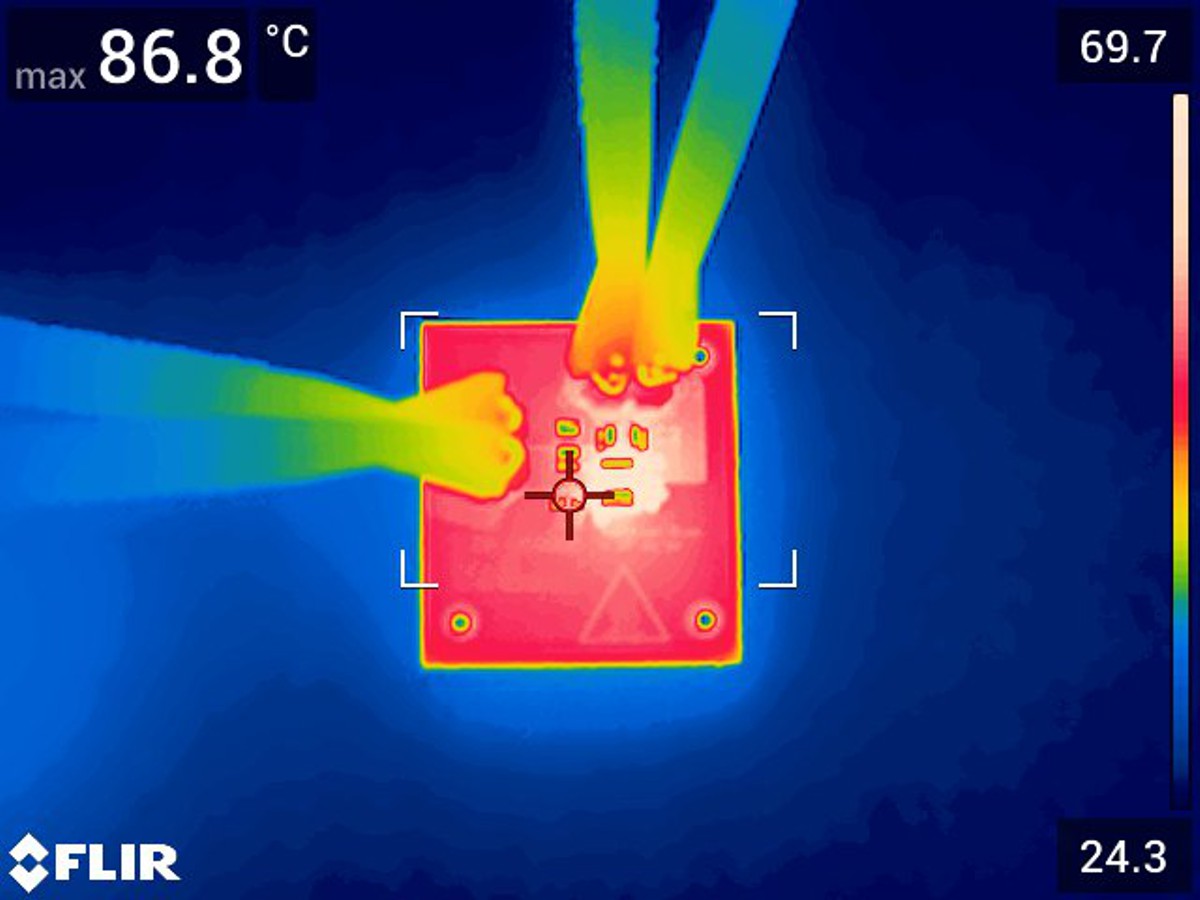

GUID-20220801-SS0I-KB2H-S5NX-PFFQPVW8959C-low.jpg图 3-10 室温下的热感图像（输入电压为 12V、输出电压为 1.2V、负载电流为 2.5A）
GUID-20220801-SS0I-MGRM-Z6H9-GVBWC5KPQRD0-low.jpg图 3-11 室温下的热感图像（输入电压为 12V、输出电压为 1.2V、负载电流为 2A）
