硬件元件

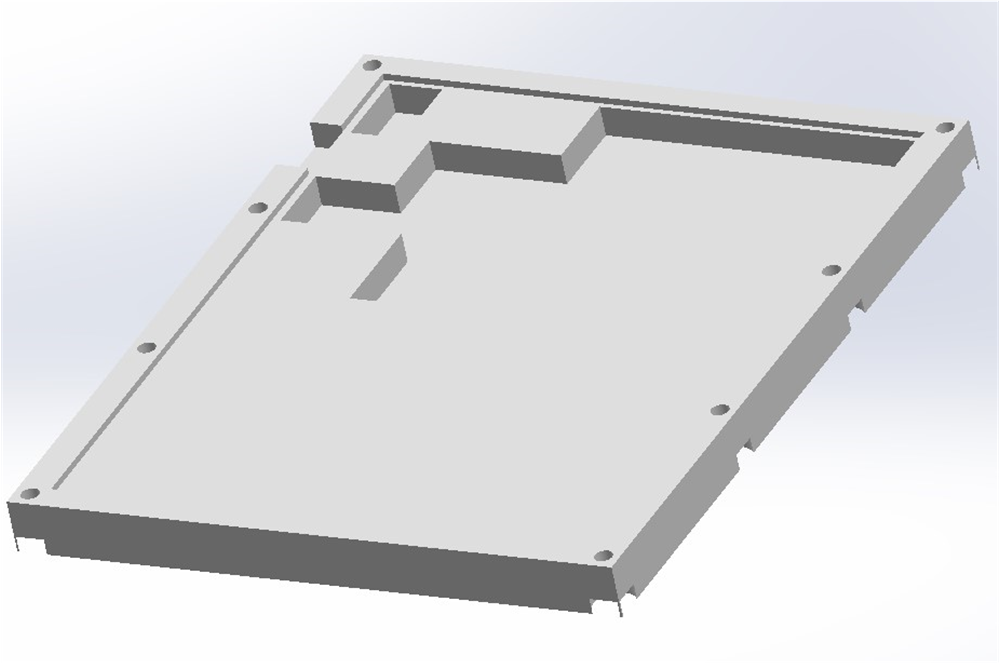

3D 打印外壳分为不同元件,并装配到一个最终外壳之中。这些元件针对选择性激光烧结工艺设计,此工艺使用尼龙 12 作为材料。这可使按钮表面具有一点弯曲弹性,并能让此旋钮平稳旋转。此设计从外壳底座开始,外壳底座为 PCB 提供刚性放置表面,并提供用于 USB 电缆的一个孔和用于螺栓的多个孔以确保合上外壳。

GUID-20220302-SS0I-GSH3-R7VP-QJQQL9B7LDNF-low.png图 4-1 外壳底座

PCB 和附加的 SCB 位于围绕底座外侧的坡口内。

GUID-20220302-SS0I-RGSN-TPCT-3W94S9GQWTGT-low.png图 4-2 包含 PCB 的外壳底座

顶盖分为多个部分,因此可以更轻松地使用某些 3D 打印技术进行打印。这些不同部分包括按钮表面、旋钮附件、旋钮和用于 PCB 顶部的小顶盖。按钮表面在顶部具有坡口,表明按钮按压的位置,中间有一个孔用于放置旋钮附件。背面的矩形切口用于放置金属目标。为达到更好的机械隔离,按钮盖被粘附到 PCB 并栓接到外壳底座。此设计部分旨在与先前提及的按钮层叠设计相匹配。

GUID-20220302-SS0I-DMVB-PDC0-P65SGQKXL3LC-low.png GUID-20220302-SS0I-V53F-6ZJL-F06SCFNSC9NS-low.png

图 4-3 外壳按钮盖

旋钮附件是一个小圆片,位于按钮表面的孔中。它的主要用途是为旋钮提供一个卡入位置。必须用胶水将旋钮附件固定到按钮表面,以确保它不会在按钮使用时移动。

GUID-20220302-SS0I-W0ZP-NBLP-BCV3JB2BQK6B-low.png图 4-4 带旋钮附件的按钮盖

旋钮通过它与旋钮附件之间的弹簧卡入旋钮附件。旋钮也有一个小孔,用于粘合磁体。这能让磁体位于 TMAG5273 正上方,以执行更好的旋转感应测量。

GUID-20220302-SS0I-GSMB-SHFB-QFDW2VWXFVCZ-low.png GUID-20220302-SS0I-JMR2-0KMN-VKCNWXH05BPT-low.png

图 4-5 磁旋钮

小顶盖上有一些切口,用于在盖打开时查看 LED,还有一个切口用于将 USB 电缆连接到 SCB。顶盖的主要用途是盖上底座并将 SCB 固定到位。

GUID-20220302-SS0I-HRP0-SPGV-XC3GKTZDFSXF-low.png图 4-6 完整装配
