4.2.3.1.1 读取寄存器选项

在默认 GUI 配置中，Auto Read（自动读取）功能已关闭，而是改用 READ REGISTER（读取寄存器）和 READ ALL REGISTERS（读取所有寄存器）按钮来手动读取寄存器。使用 READ REGISTER （读取寄存器）按钮则只会读取选定的寄存器。使用 READ ALL REGISTERS（读取所有寄存器）按钮则会读取 ADS1x18 器件的所有可用寄存器。手动读取寄存器内容的好处是能够减少 ADS1x18EVM 与 GUI 之间的 USB 通信。

可以从 ADS1x18 以每秒一次到尽可能短的时间间隔来自动读取寄存器。这个时间间隔可使用 Auto Read（自动读取）下拉菜单选项来查看和选择。只有 Auto Read（自动读取）选项关闭时，READ REGISTER（读取寄存器）和 READ ALL REGISTER（读取所有寄存器）按钮选项才会启用。

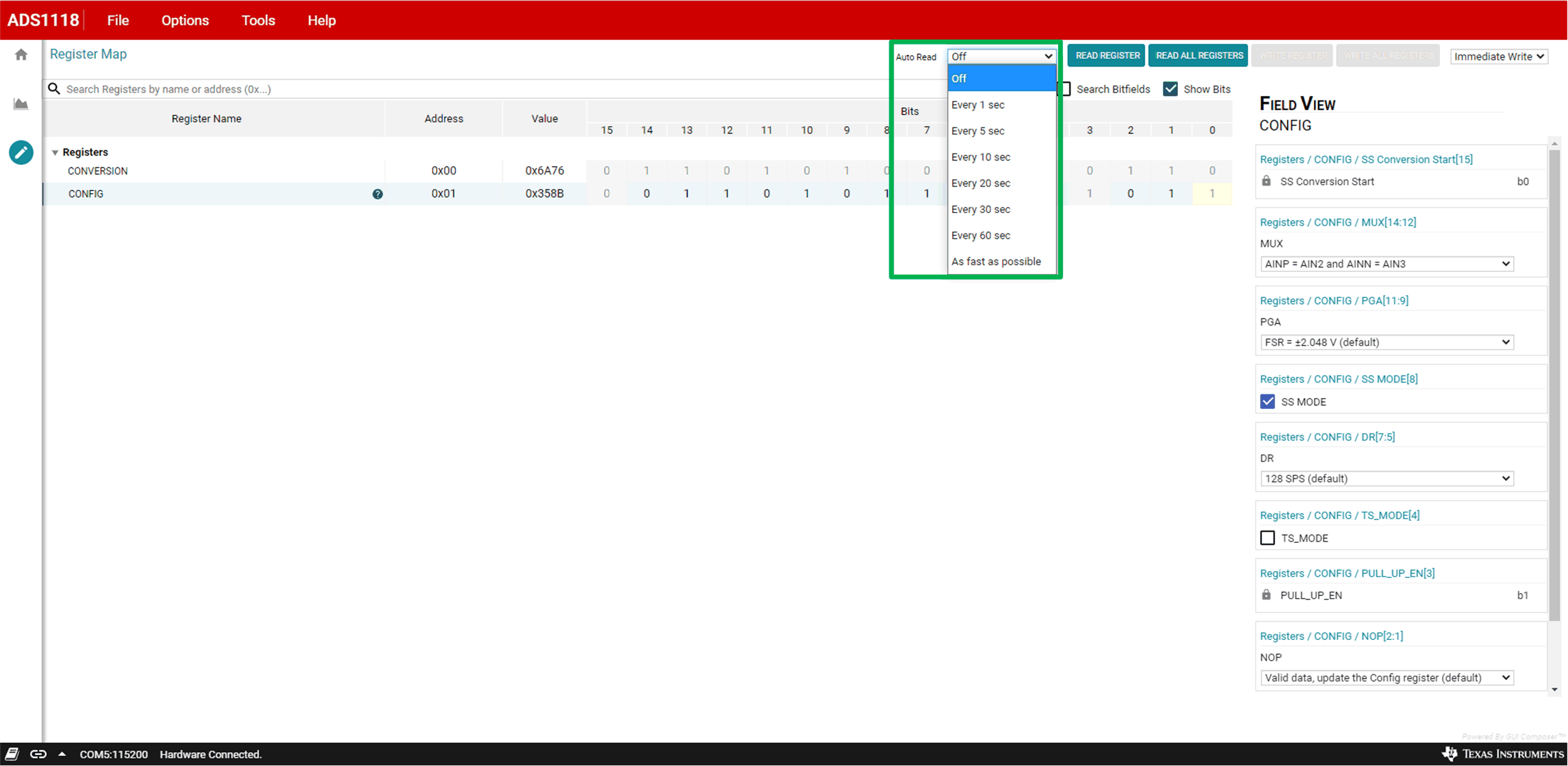

GUID-20200911-CA0I-SNWQ-VGH9-RTZQLNBKBMLH-low.gif图 4-25 Auto Read（自动读取）选项
