FFT 图

FFT 图对于直流输入电压而言毫无意义。不过,可以分析低频交流信号并显示 FFT 图。

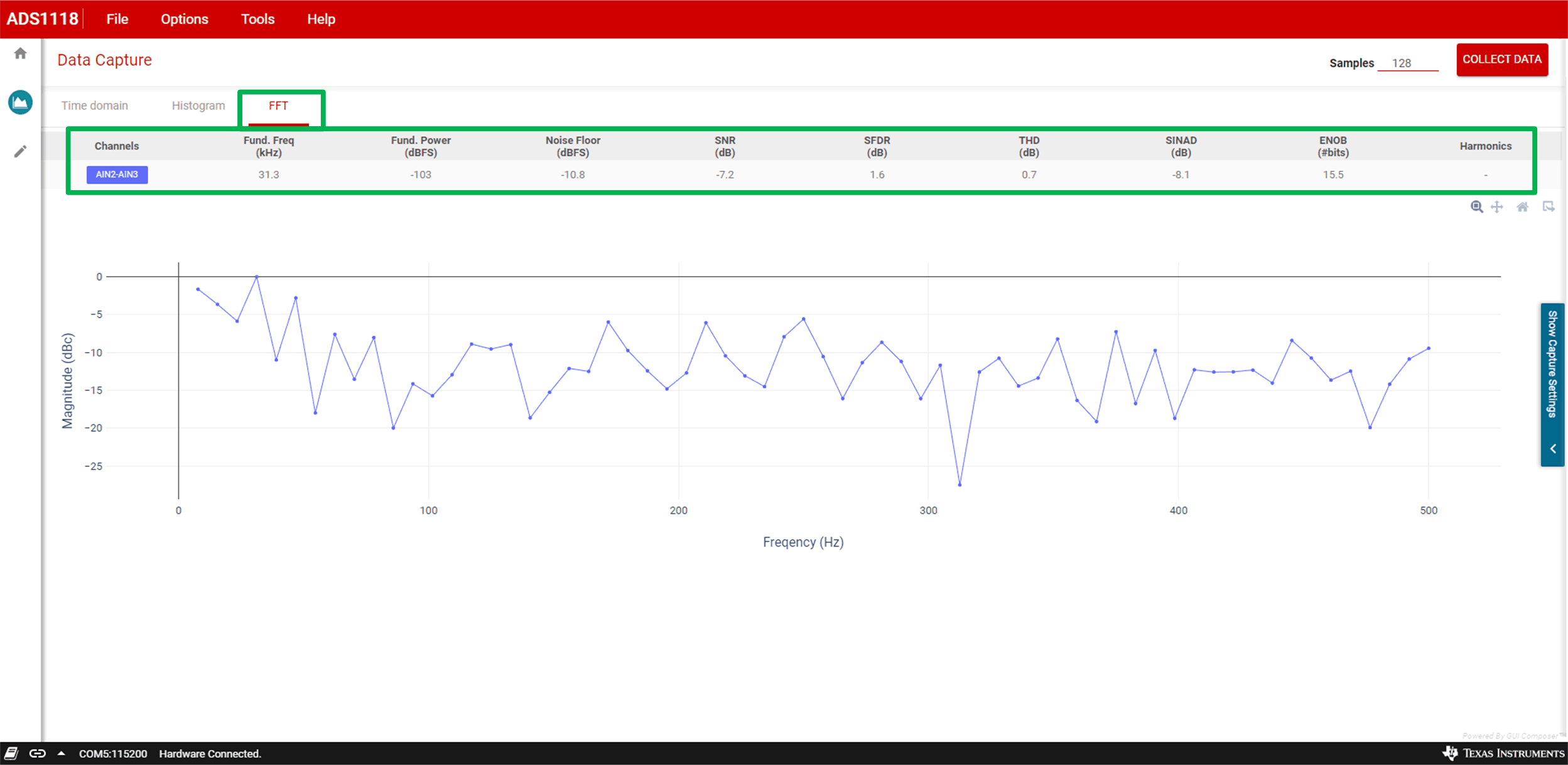

GUID-20200911-CA0I-8GSD-3KKB-STXNRQ4R6CL8-low.gif图 4-20 FFT 图
