4.2.3.1 寄存器读写选项

Register Map（寄存器映射）窗口右侧顶部是用于读写寄存器的控件。启动默认控制值为当选项改变时，Immediately Write（立即写入）Config （配置）寄存器。Auto Read（自动读取）寄存器功能处于关闭状态。

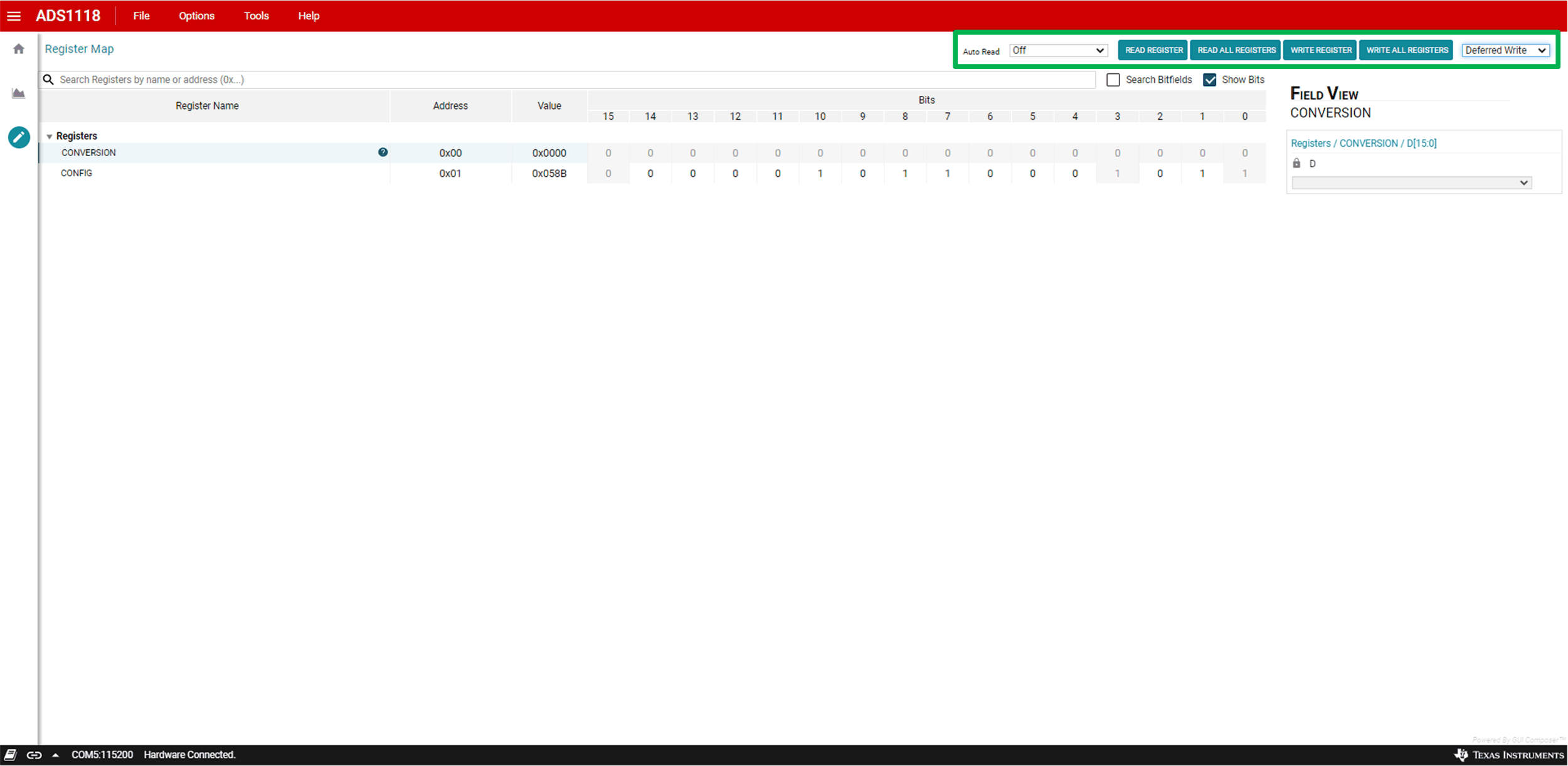

GUID-20201019-CA0I-RT6S-MRBS-SXTNXTVFNLDZ-low.gif图 4-24 寄存器读写控制
