4.2.2.3 直方图

Histogram 直方图显示了某个代码或某组代码出现的次数。用户选项包括：

  • # of Bins（图块数量），用于选择要包含在图中的图块数量
  • Bin Size（图块尺寸），用于选择要包含在每个图块中的独特代码数量

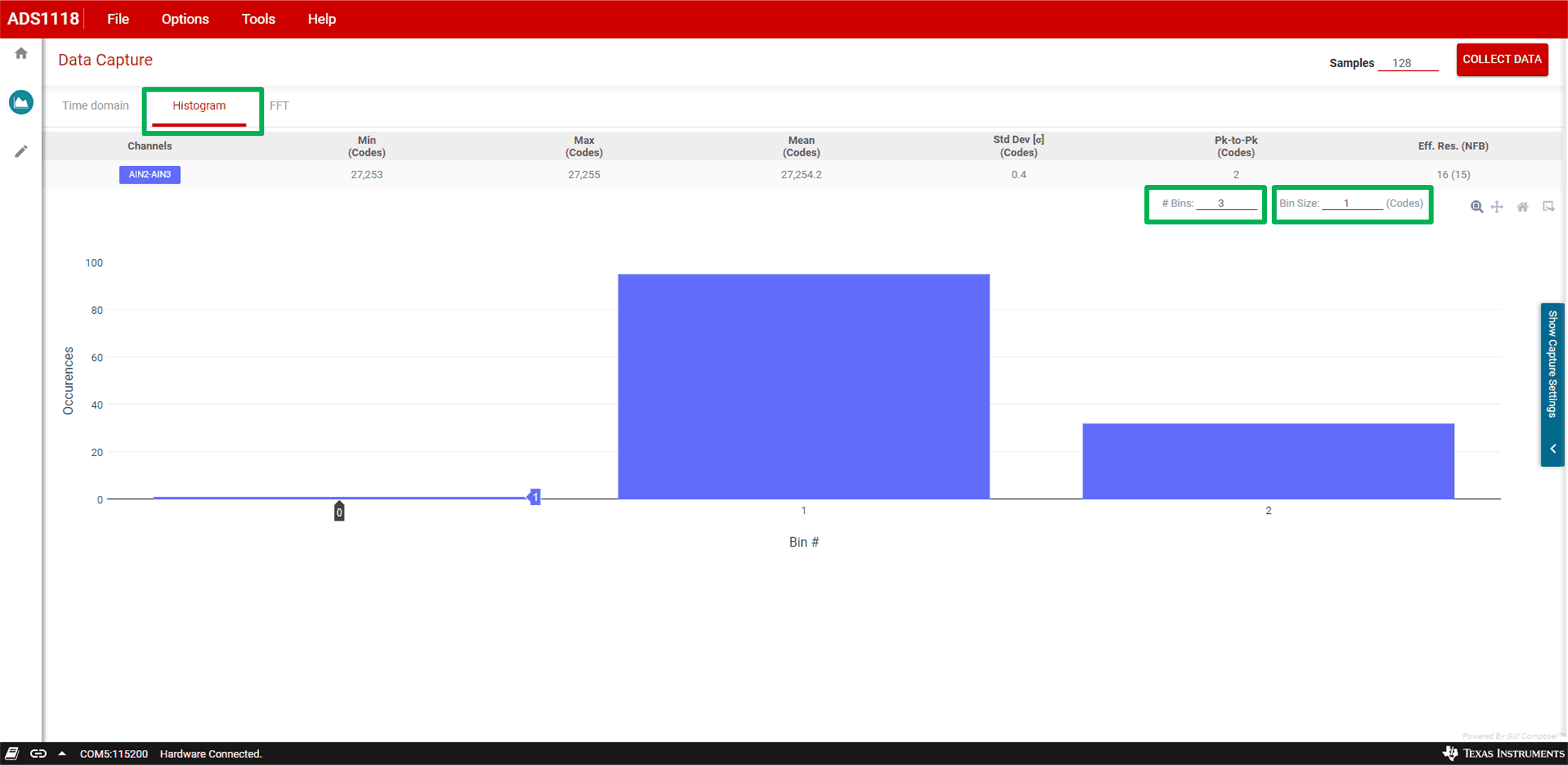

GUID-20200911-CA0I-7NBC-KSCK-PW2VDJG0WFQL-low.gif图 4-19 直方图

# Bins（图块数量）和 Bin Size（图块尺寸）都是可进行选择的选项，并显示在 GUI 右侧统计信息下方的图表图标旁边。
