Buck Module电路中影响EMI的因素分析

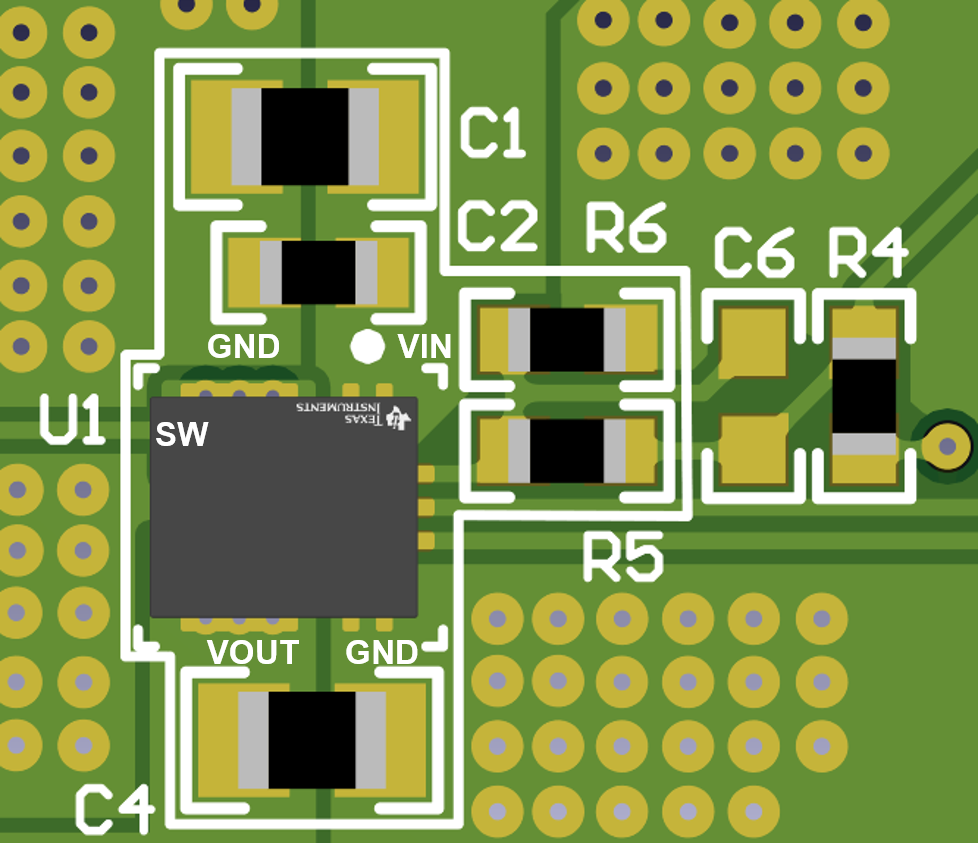

本节以TPSM863252EVM为例,分析Buck Module电路中影响EMI的因素,并分析其为了降低EMI在布局布线中做出了那些考虑。图 6 为TPSM863252EVM的布局布线图。

 TPSM863252EVM layout 图 6 TPSM863252EVM layout

TPSM863252芯片同样为内部自举的结构,改善了功率回路②即Buck电路中驱动回路的寄生影响,降低了驱动回路这部分对于系统的EMI噪声干扰。

 TPSM863252EVM对于关键回路①的优化 图 7 TPSM863252EVM对于关键回路①的优化

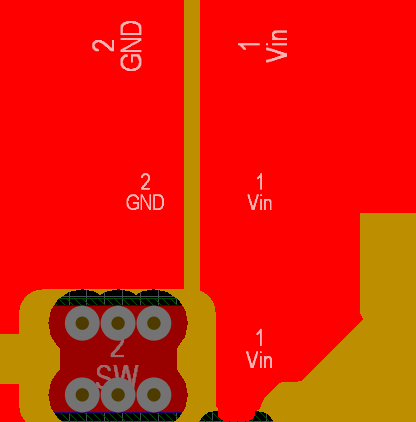

图 7 所示,对于关键功率回路①,评估板在设计时考虑了使用覆铜连接Buck芯片与输入电容,尽可能地减小寄生电感。同时评估板将输入电容尽可能地接近芯片放置,以减小电流回路面积。同样,较小容值的电容距离芯片更近放置,有效减小了电流回路面积,降低了回路的寄生电感,改善了振铃问题,同时也有助于降低辐射发射EMI,改善系统表现。

值得强调的是,对于高频换向节点SW,由于TPSM863252为Buck Module的形式,SW节点与输出电感在芯片内部连接,有效降低了寄生电感,其EMI理论上会有更好的表现。
