6.12.3.9 RMII 接收数据和控制时序要求

编号 参数 说明 最小值 最大值 单位
RMII5 tsu(RXD-REF_CLK) 在 REF_CLK 之前接收所选信号有效的建立时间 4 ns
tsu(CRS_DV-REF_CLK)
tsu(RX_ER-REF_CLK)
RMII6 th(REF_CLK-RXD) 在 REF_CLK 之后接收所选信号有效的保持时间 2 ns
th(REF_CLK-CRS_DV)
th(REF_CLK-RX_ER)

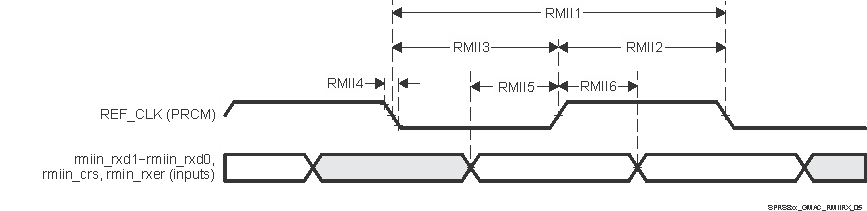

AWR2943 AWR2944 AWR2944LC MAC 接收接口时序，RMIIn 运行模式图 6-15 MAC 接收接口时序，RMIIn 运行模式
