6.12.2.3.1 SPI 外设模式开关参数（SPICLK = 输入、SPISIMO = 输入
和 SPISOMI = 输出）(1)(2)(3)
规格编号参数(5)最小值典型值最大值单位
1tc(SPC)S周期时间，SPICLK(4)20ns
2tw(SPCH)S脉冲持续时间，SPICLK 高电平的时间（时钟极性 = 0）8ns
tw(SPCL)S脉冲持续时间，SPICLK 低电平的时间（时钟极性 = 1）8
3tw(SPCL)S脉冲持续时间，SPICLK 低电平的时间（时钟极性 = 0）8ns
tw(SPCH)S脉冲持续时间，SPICLK 高电平的时间（时钟极性 = 1）8
4td(SPCH-SOMI)S延迟时间，SPICLK 高电平之后 SPISOMI 有效的时间（时钟极性 = 0）10ns
td(SPCL-SOMI)S延迟时间，SPICLK 低电平之后 SPISOMI 有效的时间（时钟极性 = 1）10
5th(SPCH-SOMI)S在 SPICLK 高电平之后 SPISOMI 数据有效的保持时间（时钟极性 = 0）2ns
th(SPCL-SOMI)S在 SPICLK 低电平之后 SPISOMI 数据有效的保持时间（时钟极性 = 1）2
4td(SPCH-SOMI)S在 SPICLK 高电平之后 SPISOMI 有效的延迟时间（时钟极性 = 0；时钟相位 = 0）或（时钟极性 = 1；时钟相位 = 1）14ns
td(SPCL-SOMI)S在 SPICLK 低电平之后 SPISOMI 有效的延迟时间（时钟极性 = 1；时钟相位 = 0）或（时钟极性 = 0；时钟相位 = 1）14
5th(SPCH-SOMI)S在 SPICLK 高电平之后 SPISOMI 数据有效的保持时间（时钟极性 = 0；时钟相位 = 0）或（时钟极性 = 1；时钟相位 = 1）2ns
th(SPCL-SOMI)S在 SPICLK 低电平之后 SPISOMI 数据有效的保持时间（时钟极性 = 1；时钟相位 = 0）或（时钟极性 = 0；时钟相位 = 1）2
6tsu(SIMO-SPCL)S在 SPICLK 低电平之前 SPISIMO 的建立时间（时钟极性 = 0；时钟相位 = 0）或（时钟极性 = 1；时钟相位 = 1）2.1ns
tsu(SIMO-SPCH)S在 SPICLK 高电平之前的 SPISIMO 建立时间（时钟极性 = 1；时钟相位 = 0）或（时钟极性 = 0；时钟相位 = 1）2.1
7th(SPCL-SIMO)S在 SPICLK 低电平之后 SPISIMO 数据有效的保持时间（时钟极性 = 0；时钟相位 = 0）或（时钟极性 = 1；时钟相位 = 1）1ns
th(SPCL-SIMO)S在 SPICLK 高电平之后 SPISIMO 数据有效的保持时间（时钟极性 = 1；时钟相位 = 0）或（时钟极性 = 0；时钟相位 = 1）1
(1) 控制器位 (SPIGCRx.0) 被清零（其中 x = 0 或 1）。
(2) 对于时钟相位 = 0 或时钟相位 = 1，分别清除或设置时钟相位的位 (SPIFMTx.16)。
(3) tc(MSS_VCLK) = 主子系统时钟时间 = 1/f(MSS_VCLK)。有关更多详细信息，请参阅器件技术参考手册。
(4) 当 SPI 处于外设模式时，必须满足以下条件：对于从 1 到 255 的 PS 值：tc(SPC)S ≥ (PS +1)tc(MSS_VCLK) ≥ 25ns，其中 PS 是在 SPIFMTx.[15:8] 寄存器位中设置的预分频值。对于 PS 值为 0 的情况：tc(SPC)S = 2tc(MSS_VCLK) ≥ 25ns。
(5) 基准 SPICLK 信号的有效边沿由时钟极性位 (SPIFMTx.17) 控制。

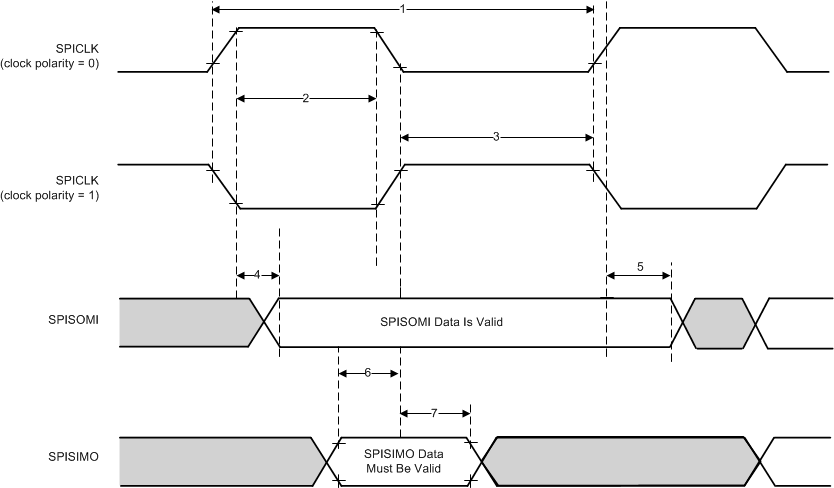

AWR2943 AWR2944 AWR2944LC SPI 外设模式外部时序（时钟相位 = 0）图 6-10 SPI 外设模式外部时序（时钟相位 = 0）
AWR2943 AWR2944 AWR2944LC SPI 外设模式外部时序（时钟相位 = 1）图 6-11 SPI 外设模式外部时序（时钟相位 = 1）
