7.2.1.2.2 电感器选型

占空比 (D) 可以近似为输出电压 (VOUT) 与输入电压 (VIN) 之比：

方程式 7. LM26420-Q1

必须包含内部 NMOS (SW_BOT) 和 PMOS (SW_TOP) 上的压降，以计算更精确的占空比。使用以下公式计算 D：

方程式 8. LM26420-Q1

可通过以下公式近似计算 VSW_TOP 和 VSW_BOT：

方程式 9. VSW_TOP = IOUT × RDSON_TOP
方程式 10. VSW_BOT = IOUT × RDSON_BOT

电感器感值决定了电感器纹波电流。较小的电感器感值可减小电感器的尺寸，但会增大输出纹波电压。增加电感器感值会降低输出纹波电流。

确保不超过最小电流限值 (2.4A)，因此必须计算电感器中的峰值电流。可以通过以下公式来计算电感器的峰值电流 (ILPK)：

方程式 11. ILPK = IOUT + ΔiL

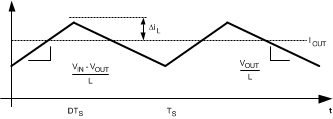

LM26420-Q1 电感器电流图 7-8 电感器电流
方程式 12. LM26420-Q1

通常，

方程式 13. ΔiL = 0.1 × (IOUT) → 0.2 × (IOUT)

如果 ΔiL = 2A 的 20%，则电感器中的峰值电流为 2.4A。所有运行条件下的最小额定电流限值为 2.4A。减小 ΔiL，或做出零裕度足够安全的工程判断。典型电流限值为 3.3A。

LM26420-Q1 的工作频率允许使用陶瓷输出电容器，而不会影响瞬态响应。陶瓷电容器可在不显著增加输出纹波电压的情况下允许更高的电感器纹波。有关计算输出电压纹波的更多详细信息，请参阅节 7.2.1.2.4。现在已确定纹波电流，可以通过以下公式计算电感：

方程式 14. LM26420-Q1

其中

方程式 15. LM26420-Q1

选择电感器时，请确保该电感器能够支持峰值输出电流，而不会达到饱和。电感器饱和会导致电感突然降低，从而阻止稳压器正常运行。电感器的峰值电流用于指定电感器的最大输出电流，由于内部电流限制信号的延迟极小，因此饱和不是问题。在 LM26420-Q1 使用的频率下运行时，最好使用基于铁氧体的电感器，以最大限度地减小磁芯损耗。由于基于铁氧体的电感器的种类很多，这几乎没有限制。最后，具有较低串联电阻 (RDCR) 的电感器可提供更高的工作效率。有关建议的电感器，请参阅表 7-2。
