6 高倍率缩小系统注意事项

使用 DLP 技术的消费者投影系统通常使用照明设计，如图 6-1 所示。

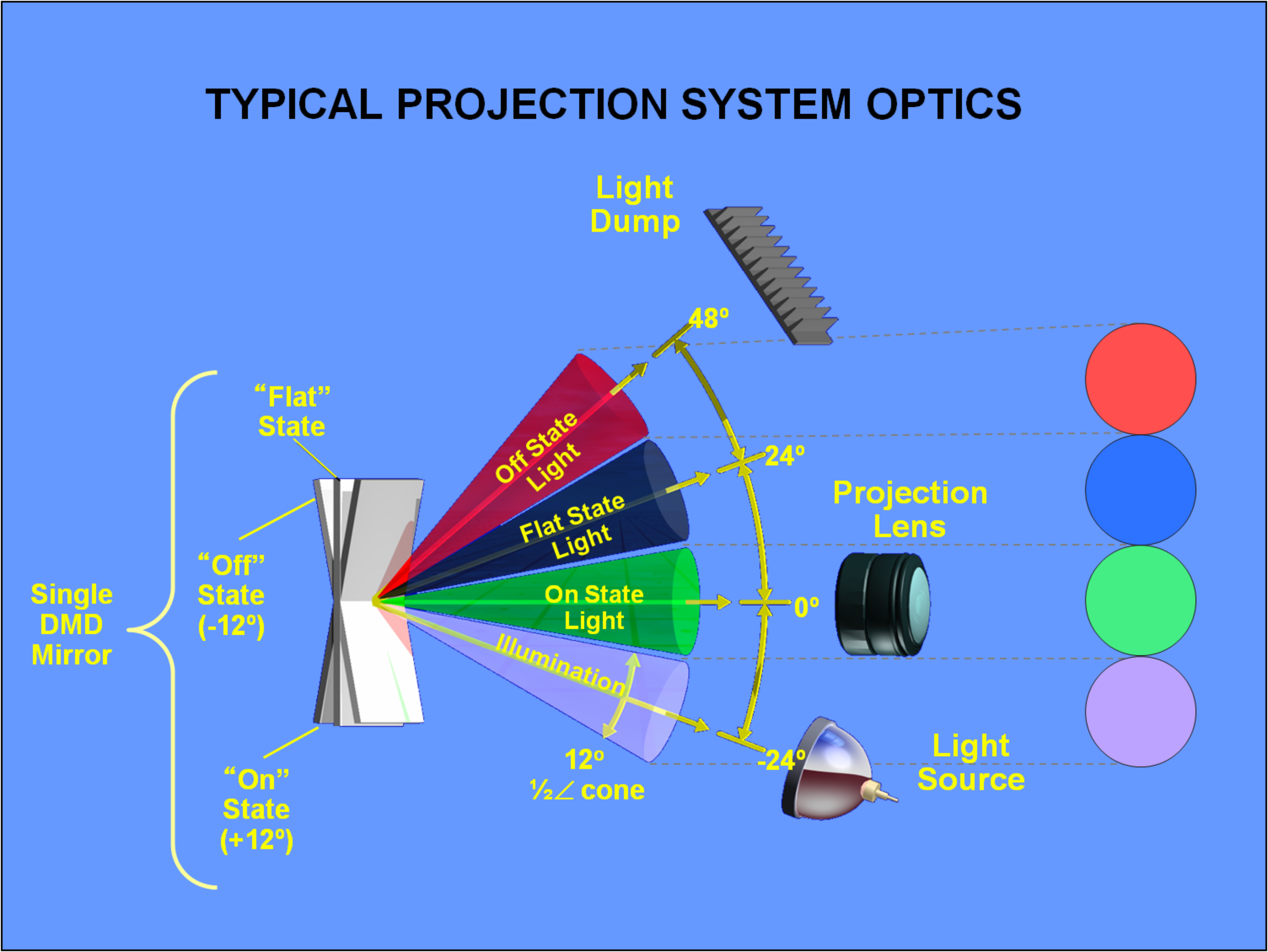

典型投影系统光学元件图 6-1 典型投影系统光学元件

但是，某些光刻和 3D 打印系统可以使用 DMD 阵列图像缩小来处理非常小（低至 1µm）的特征。图 6-2 显示了相对于传统投影光学系统，此类系统的输出孔径较小。

投影透镜入射光瞳处的光分布图 6-2 投影透镜入射光瞳处的光分布

对于这些相对较小的孔径，应考虑分为两个区域：非相干源和相干源。
