5 中继器非同步模式

  1. SYSREF_MODE 设置为 2。
  2. 图 5-1 显示了 Primary sysrefout2_p（黄色）中 Secondary1 sysrefout2_p（红色）和 Secondary2 sysrefout2_p（绿色）上重复的非同步输出。
  3. 中继器模式不需要窗口化。
  4. Primary、Secondary1 和 secondary2 上升沿的缩放版本如 图 5-2 所示。

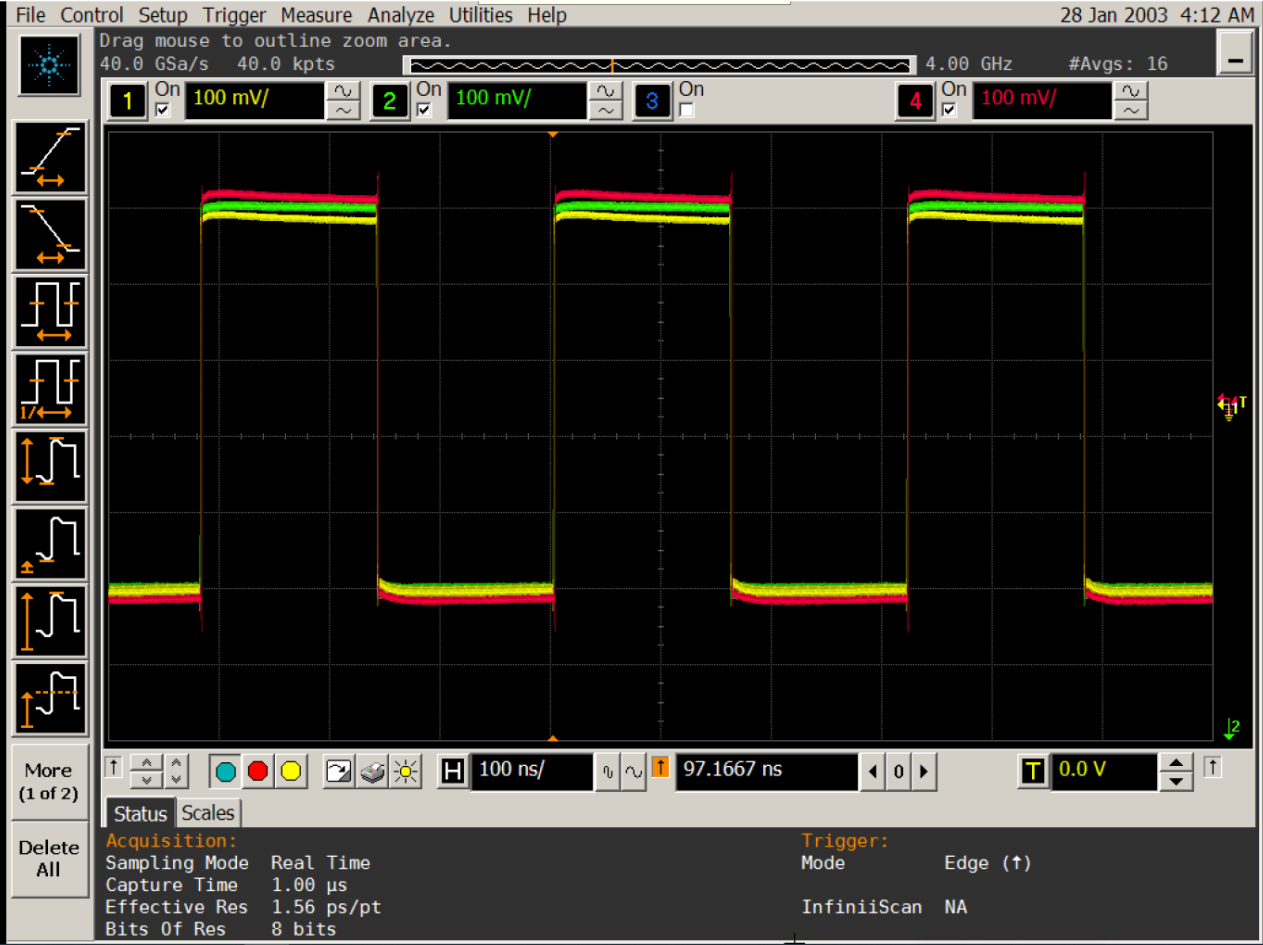

主要处于连续模式的中继器非同步模式下 Secondary1 和 Secondary2 的波形图 5-1 主要处于连续模式的中继器非同步模式下 Secondary1 和 Secondary2 的波形
主要处于连续模式的中继器非同步模式下 Secondary1 和 Secondary2 的波形（放大后）图 5-2 主要处于连续模式的中继器非同步模式下 Secondary1 和 Secondary2 的波形（放大后）
