4 固定延迟和恢复时钟模式

除了支持 IEEE 802.1AS 硬件时间戳，DP83TG721 和 DP83TC817/8 还具有额外功能，用于解决 PHY 引起的不确定延迟。

对于 ADAS 传感器应用，这两个器件都提供将恢复的 MDI 时钟用作挂钟源的选项。通过使用恢复时钟，系统可以消除 ppm 漂移和相关补偿，从而获得更好的同步性能。恢复时钟也不需要持续调整，这可以节省软件流量和开销。因此，在使用最大吞吐量的同时，对同步精度的影响也最小。

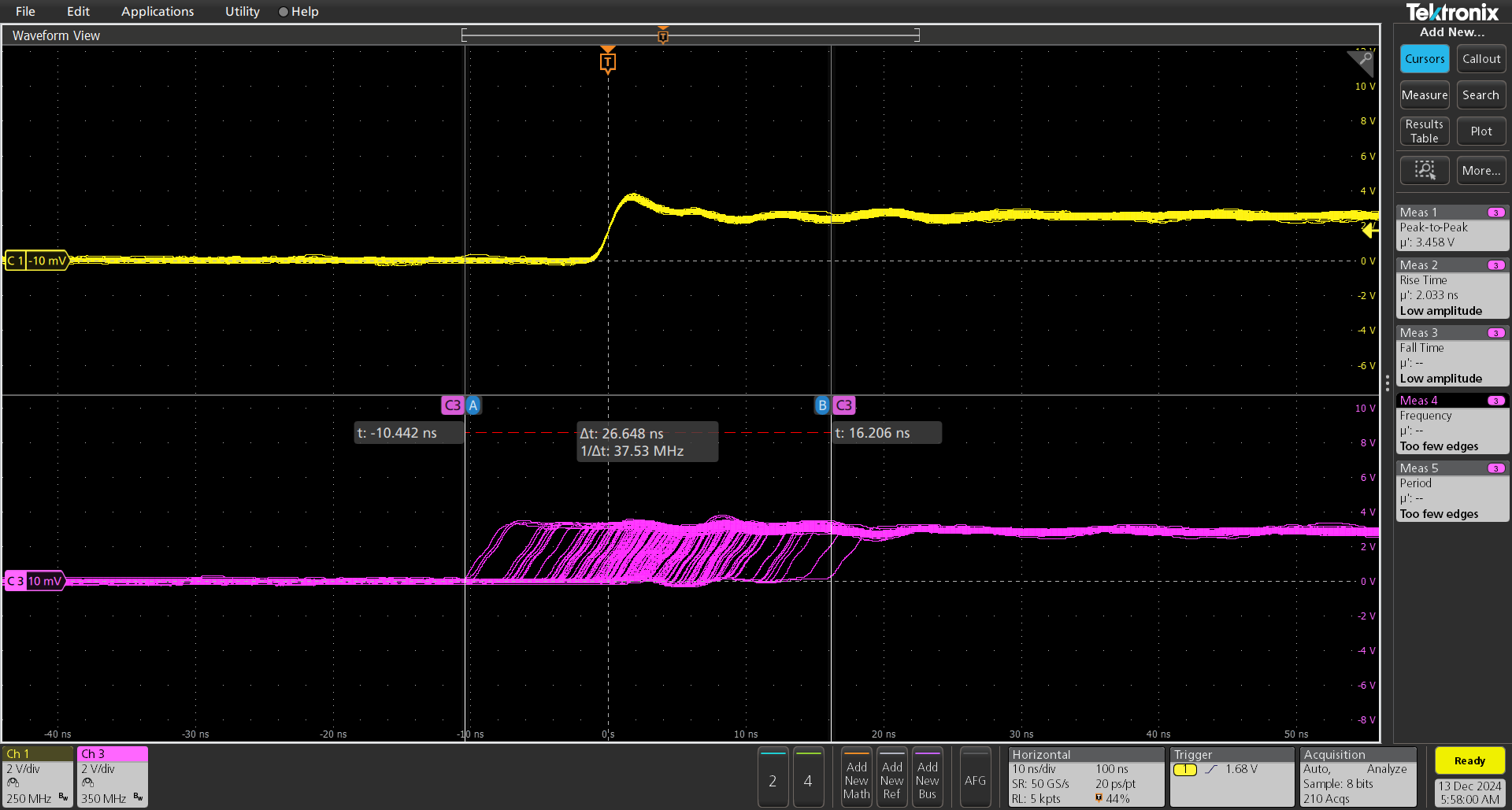

图 4-1 显示了在 DP83TG721 上使用本地时钟和恢复时钟源进行点对点 PPS 同步的示例。从示波器的波形图中可以看出，使用恢复时钟的情况下，延迟为 4.5ns，抖动为 0ns；而使用本地时钟的情况下，延迟为 3ns，抖动为 27ns。

TI 的 100Base-T1 IEEE 802.1AS 增加了固定延迟特性，以解决 PHY 的 PCS 层出现的延迟变化。由于时钟速度较慢，低速 PHY (100Base-T1) PHY 的延迟变化更为明显。为了实现精确同步，需要详细考量架构设计。通过添加这些架构层面的考量，可以最大限度减少延迟变化的影响。

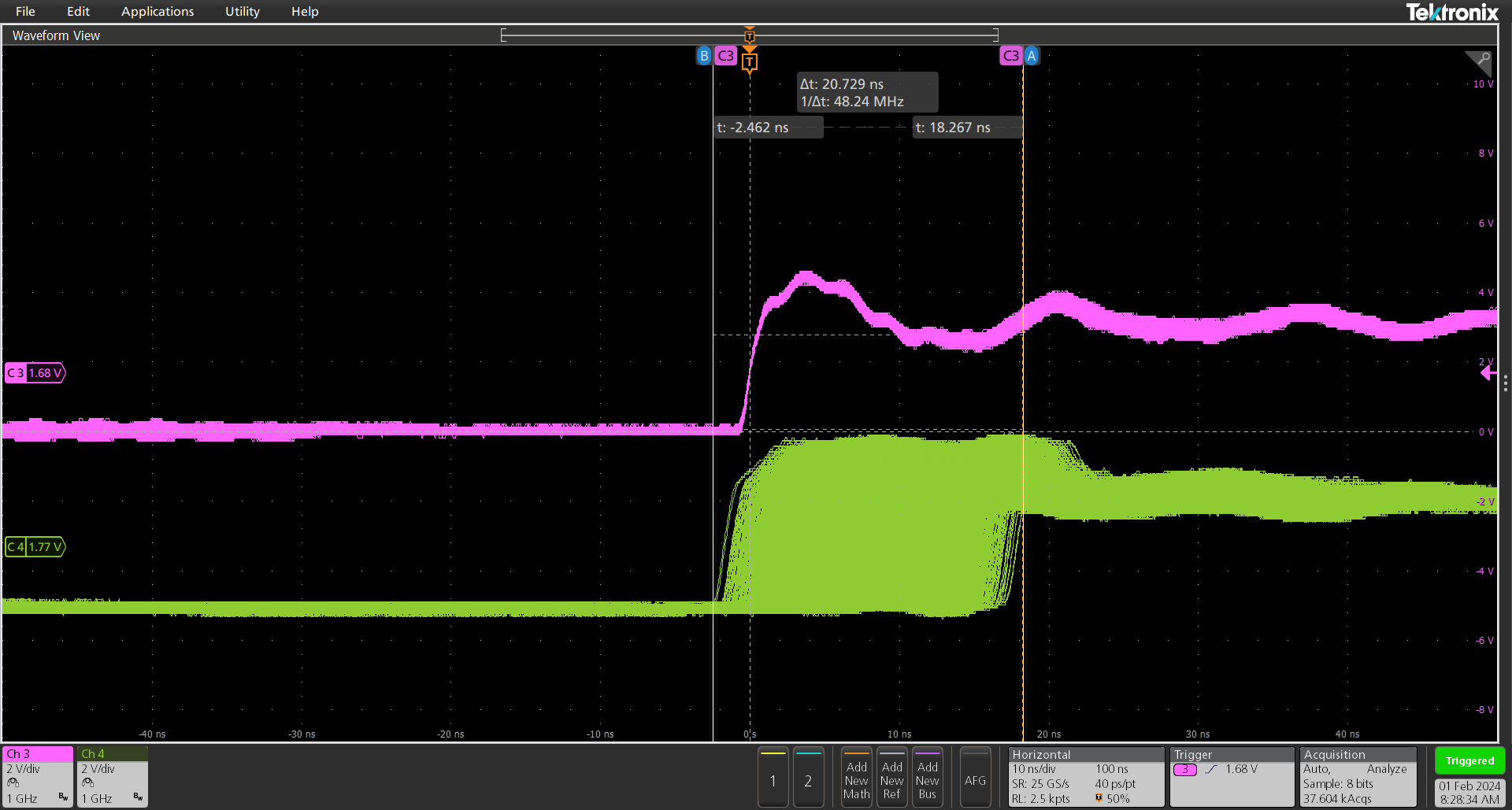

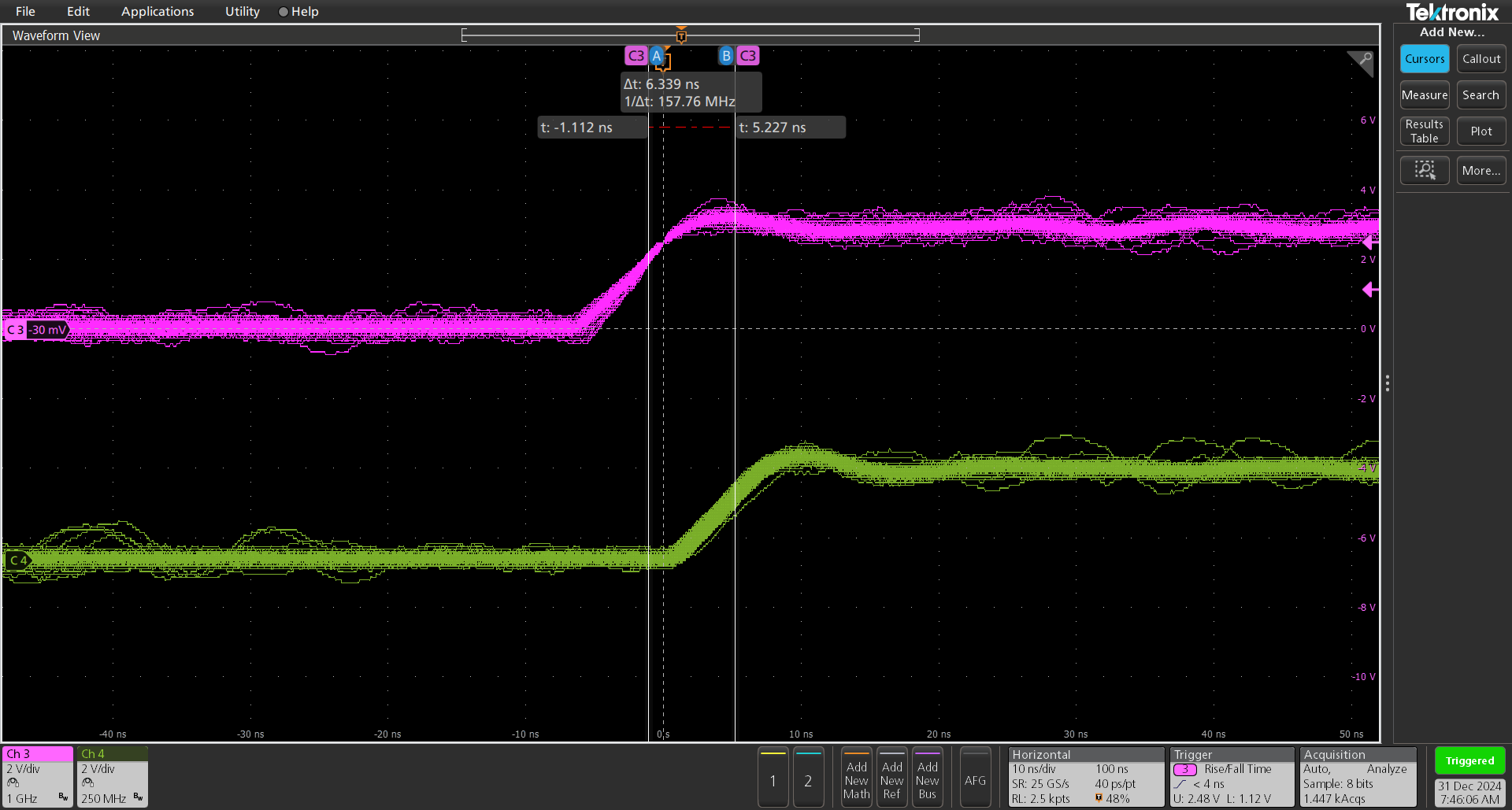

以下是 DP83TC817 在固定延迟模式和非固定延迟模式下进行测量的一些示例。使用固定延迟模式时，示波器屏幕截图显示抖动为 21ns，而在非固定延迟模式下，示波器屏幕截图显示抖动为 50ns，表明同步精度在固定延迟模式下要高得多。通过结合固定延迟模式和恢复时钟模式，可进一步提高同步精度，达到 0ns 抖动和仅 6.3ns 延迟。
