在 ECU 中实现 IEEE 802.1AS 通常需要两个元件:
第一个元件通常在硬件中实现,以提高同步精度,第二个元件通常在软件中实现,也称为 gPTP。
以下部分概述了 gPTP 算法如何实现与两个 ECU(一个主设备,一个从设备)的参考时钟实现时间同步。在 IEEE 802.1AS 中,这种参考同步时钟也称为每日时间参考时钟或挂钟。挂钟(请参阅 图 2-1)可以建模为一个以固定增量切换的计数器。
图 2-1 挂钟模型gPTP 可执行三个主要任务。第一个任务是将从设备 ECU 的挂钟与主设备 ECU 的挂钟同步,因为每个 ECU 的启动时间可能不同。如 图 2-2 所示,要使两个挂钟同步,延迟 Δt 必须相同。

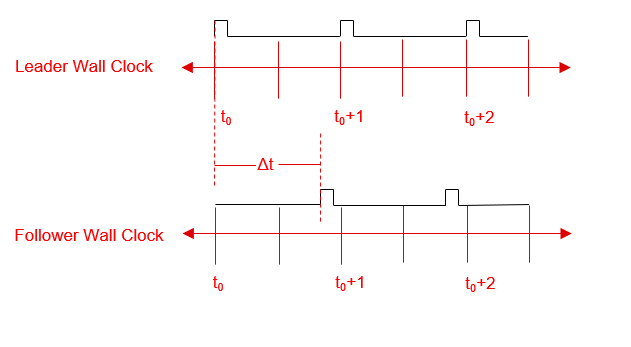

图 2-2 两个时钟间的延迟偏移gPTP 的第二个任务是校正挂钟源的 PPM 漂移。每个时钟都有一些 PPM 时钟漂移,这会导致频率发生轻微漂移。因此,即使延迟已经对齐,时钟的 ppm 漂移也可能在每个周期之间引入额外的延迟 Δf。
图 2-3 两个时钟之间的频率偏移为了解决两个时钟信号之间的计数器差异(时间偏移)和频率差异(时钟漂移),主设备 ECU 和从设备 ECU 可以交换一组时间戳来计算差异。在计算两个挂钟之间的延迟时,由于时间戳在主设备和从设备之间传输需要时间,因此存在一个路径延迟。
gPTP 的第三个任务是计算并考虑这种路径延迟。
图 2-4 展示了主设备与从设备之间交换的时间戳集合,用于计算路径延迟、时间偏移和时钟漂移补偿。
图 2-4 两步同步中的 gPTP 时间偏移和时钟漂移方程
