4.3 结果

最大保持模式下的频谱分析仪（在约 2.4GHz 下进行 85MHz 扫描，持续时间约 62µs）图 4-1 最大保持模式下的频谱分析仪（在约 2.4GHz 下进行 85MHz 扫描，持续时间约 62µs）
相位噪声分析仪给出的频率与时间关系（在约 2.4GHz 下进行 85MHz 扫描，持续时间约 62µs）图 4-2 相位噪声分析仪给出的频率与时间关系（在约 2.4GHz 下进行 85MHz 扫描，持续时间约 62µs）
最大保持模式下的频谱分析仪（在约 0.9GHz 下进行 28MHz 扫描，持续时间约 62µs）图 4-3 最大保持模式下的频谱分析仪（在约 0.9GHz 下进行 28MHz 扫描，持续时间约 62µs）
相位噪声分析仪给出的频率与时间关系（在约 0.9GHz 下进行 28MHz 扫描，持续时间约 62µs）图 4-4 相位噪声分析仪给出的频率与时间关系（在约 0.9GHz 下进行 28MHz 扫描，持续时间约 62µs）
最大保持模式下的频谱分析仪（在约 5GHz 下进行 125MHz 扫描，持续时间约 62µs）图 4-5 最大保持模式下的频谱分析仪（在约 5GHz 下进行 125MHz 扫描，持续时间约 62µs）

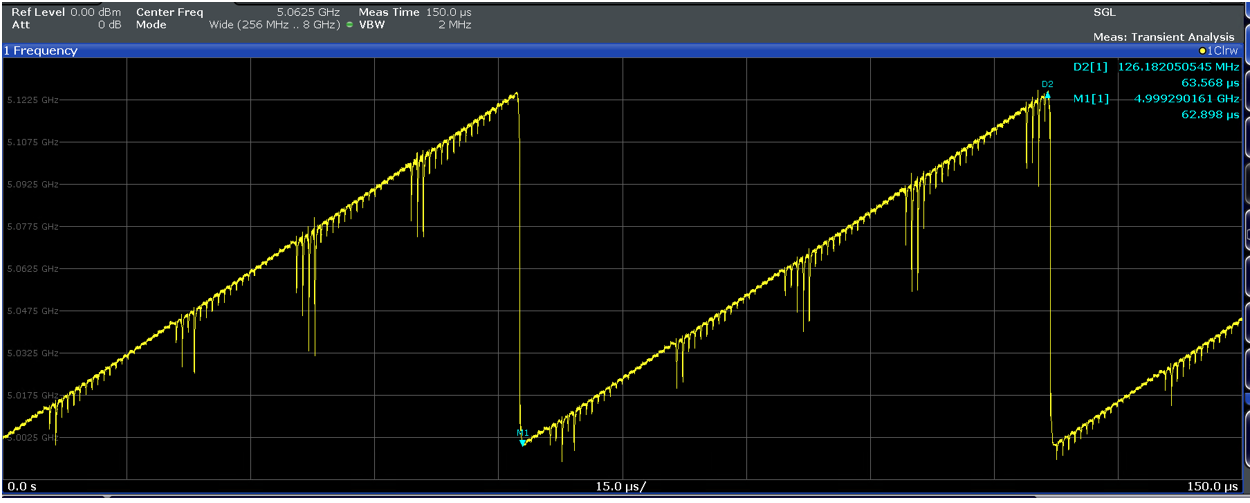

相位噪声分析仪给出的频率与时间关系（在约 5GHz 下进行 125MHz 扫描，持续时间约 62µs）图 4-6 相位噪声分析仪给出的频率与时间关系（在约 5GHz 下进行 125MHz 扫描，持续时间约 62µs）
