3.4 直流和交流增益

由于直流 (+18dB) 和交流 (+4.54dB) 频带中有额外的增益，ADC 输入将接收到 160uV 的直流值和 37.125mV 的交流值。PGA 增益为 32 时，直流值与 1.2V VREF 的比较结果为 +/-5.12mV，交流值达到满量程 +/-1.2V。

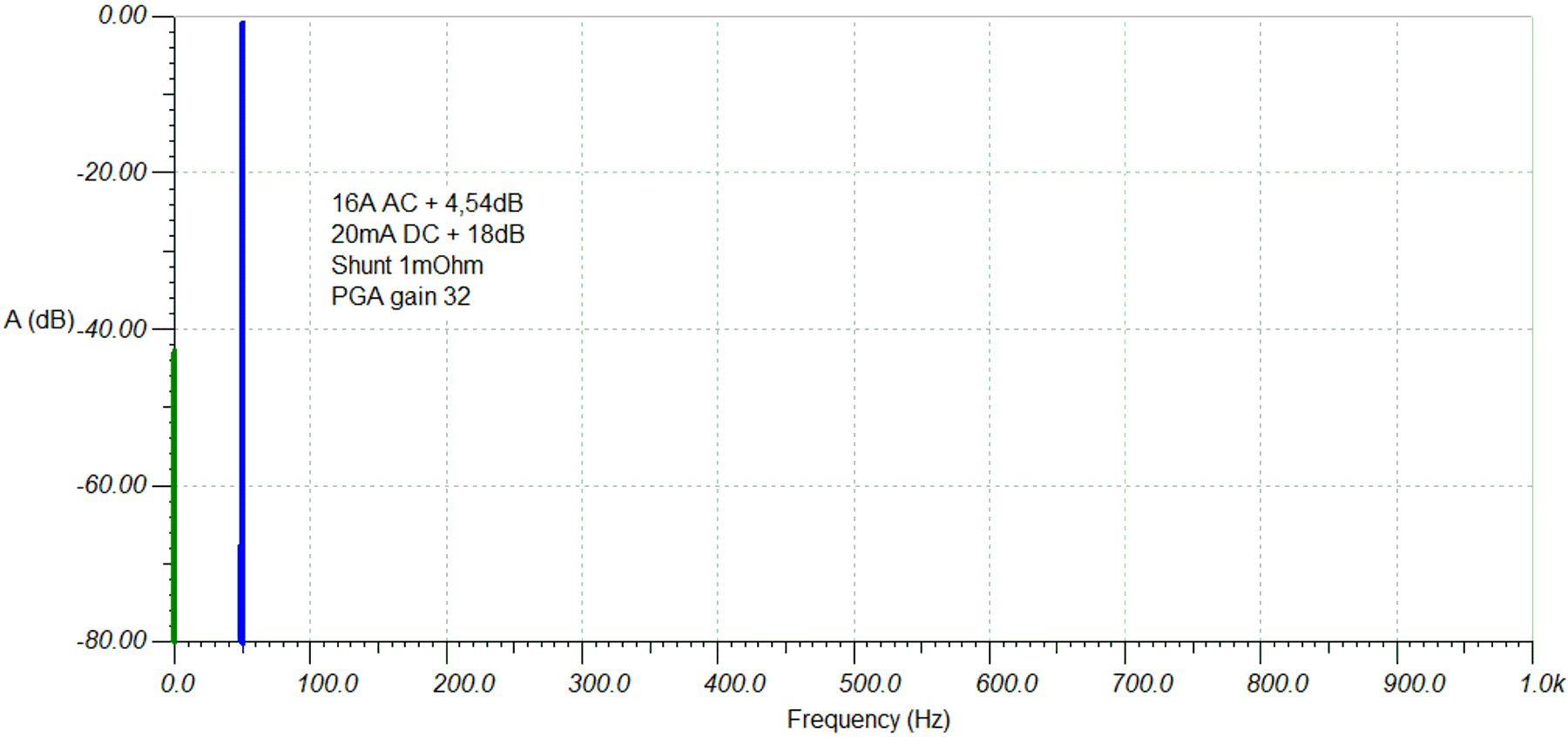

GUID-20230802-SS0I-MZ7W-MNKQ-BXJQN5RHVN97-low.png图 3-11 PGA 增益为 32 和滤波器校正、VREF = 1.2V 时的 FFT 交流内直流性能
