ZHCAAB1 November   2020 LM66100 , MSP430I2030 , MSP430I2031 , MSP430I2040 , MSP430I2041 , TLV2333 , TPS22919 , TPS61023



  1.   商标
  2. 1引言
  3. 2主要规格与特性
  4. 3系统设计挑战和器件选型
    1. 3.1 第 1 项设计挑战：医疗测量的精度
      1. 3.1.1 TI 解决方案：使用 LNA 实现前置放大，消除 ADC 失调电压和温漂
    2. 3.2 第 2 项设计挑战：更大限度地提高系统的电池电量
      1. 3.2.1 TI 解决方案：TI 可提供具有超低 IQ 的高效直流/直流转换器，MSP430I2040 在 lpm 模式下具有超低消耗电流。
    3. 3.3 第 3 项设计挑战：快速生成测量结果
      1. 3.3.1 TI 解决方案：MSP430 系列
  5. 4红外温度计：硬件设计
    1. 4.1 低噪声信号链设计
    2. 4.2 系统发电和电源管理
    3. 4.3 微控制器部分和 LCD 显示屏
    4. 4.4 上电、自动 LCD 背光电路和 EEPROM
  6. 5软件
  7. 6测试结果
    1. 6.1 电路板图像
    2. 6.2 用于评估温度计的测试设置
    3. 6.3 测试步骤
  8. 7测试结果
    1. 7.1 电流消耗
    2. 7.2 电气噪声
    3. 7.3 热性能测量
  9. 8结论
  10. 9参考文献

3.1 第 1 项设计挑战：医疗测量的精度

要求每次测量都实现低至 ±0.2°C 的高精度。由于来自热电堆的信号非常弱（小于几 mV），随温度发生的变化更小，有些传感器的变化小于 10µV/°C。图 3-1 所示为热电堆传感器中热电堆输出与物体温度的参考曲线。在嘈杂环境中精确测量此类信号是一项挑战。

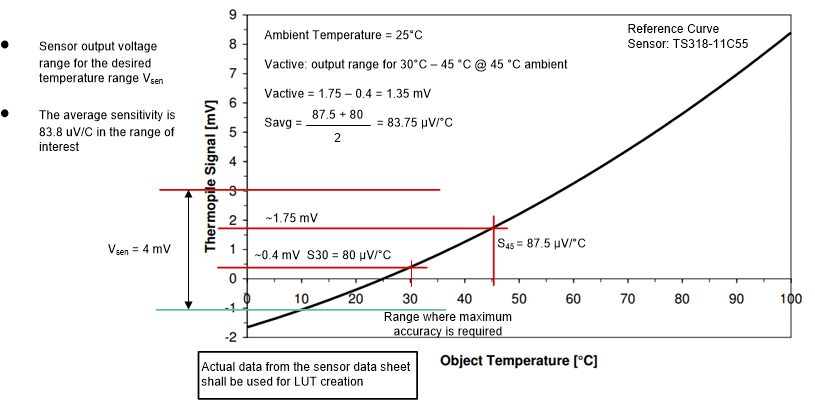

GUID-20201104-CA0I-XDJL-DCCT-XB5VFDW2PRGS-low.gif图 3-1 展示示例计算和测量范围的热电堆传感器典型参考曲线.
