5 电缆类型
在双绞线上传输差分信号对RS-485应用是有利的，因为外部干扰源会以共模方式均等的耦合到两根信号线上，这些噪声会被差分接收器过滤掉。

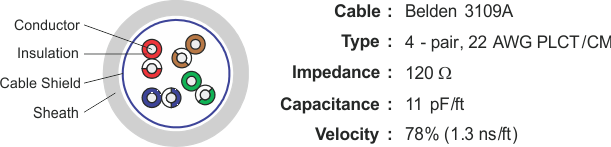

工业RS-485电缆分为有保护套、无保护套、双绞线、非屏蔽双绞线，符合 22-24AWG 线规的电缆特性阻抗为 120Ω。图 5-1 所示为四线对电缆的横截面，这种非屏蔽双绞线通常用于 2 个全双工网络。两对和单对版本的类似电缆可用于低成本的半双工系统设计。
图 5-1 RS-485 通信电缆示例除网络布线外，RS-485 标准强制设备的印制电路板布局和连接器要与网络的电器特性保持一致，可以通过使印制电路板上的两根信号线尽可能靠近并等长来实现。
