4 引脚配置和功能

TXB0106 RSV 封装，16 引脚 UQFN（俯视图）图 4-1 RSV 封装，16 引脚 UQFN（俯视图）
TXB0106 DYY 封装，16 引脚 SOT（俯视图）图 4-3 DYY 封装，16 引脚 SOT（俯视图）
TXB0106 BQB 封装，16 引脚 WQFN（带外露散热焊盘）（顶视图）图 4-2 BQB 封装，16 引脚 WQFN（带外露散热焊盘）（顶视图）

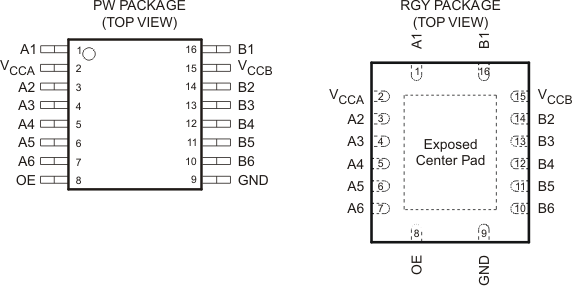

TXB0106 PW、RGY 封装（顶视图）图 4-4 PW、RGY 封装（顶视图）
A. 如果使用，那么裸露的中央散热焊盘必须作为一个辅助地进行连接或置于电气开路状态。
B. 逻辑 I/O 两侧不需要上拉电阻。
C. 如果需要上拉或下拉电阻器，电阻值必须大于 50kΩ。
D. 50kΩ 是建议的安全值，如果用户可接受较高的 Vol 或较低的 Voh，则允许使用更小的上拉或下拉电阻器，可使用以下公式进行大致估算：VOL = VCCOUT × 4.5k ÷ (4.5k + RPU)，VOH = VCCOUT × RDW ÷ (4.5k + RDW)。
E. 如果需要上拉电阻，请参阅 TXS0108（封装与 TXB0106 不同）或联系 TI。
F. 有关详细信息，请参阅 使用 TXB 型转换器进行电压转换的指南 应用手册。
表 4-1 引脚功能
引脚 I/O 说明
编号

编号 (RSV)

 名称
1 11 A1 输入/输出 1。以 VCCA 为基准。
2 12 VCCA - A 端口电源电压。1.2V ≤ VCCA≤ 3.6V，VCCA≤ VCCB。
3 13 A2 I/O 输入/输出 2。以 VCCA 为基准。
4 14 A3 I/O 输入/输出 3。以 VCCA 为基准。
5 15 A4 I/O 输入/输出 4。以 VCCA 为基准。
6 16 A5 I/O 输入/输出 5。以 VCCA 为基准。
7 1 A6 I/O 输入/输出 6。以 VCCA 为基准。
8 2 OE - 输出使能。将 OE 引脚拉为低电平，使所有输出处于三态模式。以 VCCA 为基准。
9 3 GND - 接地
10 4 B6 I/O 输入/输出 6。以 VCCB 为基准。
11 5 B5 I/O 输入/输出 5。以 VCCB 为基准。
12 6 B4 I/O 输入/输出 4。以 VCCB 为基准。
13 7 B3 I/O 输入/输出 3。以 VCCB 为基准。
14 8 B2 I/O 输入/输出 2。以 VCCB 为基准。
15 9 VCCB - B 端口电源。1.65V ≤ VCCB ≤ 5.5V。
16 10 B1 I/O 输入/输出 1。以 VCCB 为基准。
