6.3.4.4 SET1

SET1 引脚可以启用和禁用看门狗计时器。如果 SET1 设为 GND，则看门狗计时器被禁用并忽略 WDI。如果看门狗计时器被禁用，则将 WDI 引脚驱动至 GND 或 VDD，以确保 IDD 不会升高。当 SET1 为逻辑高电平时，看门狗正常运行。SET1 引脚支持动态更改；但如果看门狗从禁用状态变为启用状态（如 图 6-3 所示），则在 150µs 的建立时间内看门狗不会响应 WDI 上的更改。

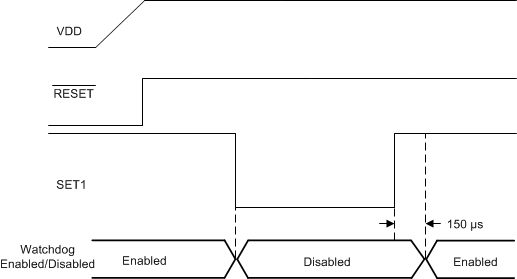

TPS3851-Q1 启用和禁用看门狗图 6-3 启用和禁用看门狗
