6.4.4 连续测量模式

在此模式下，TMAG3001 会根据 Sensor_Config 和 Device_Config 寄存器设置持续测量传感器数据。在此模式下，可通过 I2C 线路访问结果寄存器。器件从待机模式转到连续测量模式所需的时间用 Tstart_measure 表示。

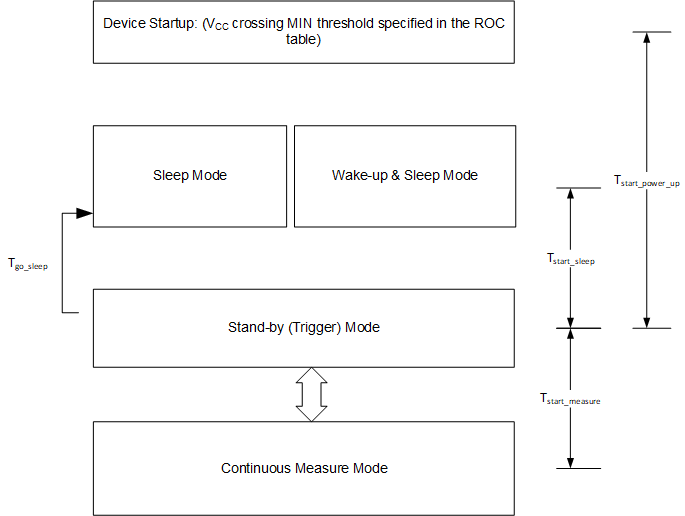

GUID-70581EF5-915E-4752-ABE4-0D949182D678-low.gif图 6-10 TMAG3001 上电时序

表 6-6 显示了 TMAG3001 器件的不同工作模式。

表 6-6 工作模式
工作模式器件功能访问用户寄存器保留用户配置注释
连续测量模式连续测量 x、y、z 轴或温度数据是是
待机模式器件已准备好接受 I2C 命令并开始有效转换是是
唤醒和睡眠模式以特定的间隔唤醒以测量 x、y、z 轴或温度数据否是支持的间隔包括 1ms、5ms、10ms、15ms、20ms、30ms、50ms、100ms、500ms、1000ms、2000ms、5000ms 和 20000ms。
睡眠模式器件保留关键配置设置，但不保留测量数据否是控制器器件可以利用睡眠模式来实现唤醒和睡眠模式不支持的其他节能间隔。
