参数测量信息

任意选择波形之间的相位关系。所有输入脉冲由具有以下特性的发生器提供:PRR ≤ 1MHz,ZO = 50Ω,tt < 6

对于时钟输入,fmax 是在输入占空比为 50% 时测量的。

一次测量一个输出,每次测量一个输入转换。

(1) CL 包括探头和测试夹具电容。
图 7-1 三态输出的负载电路
GUID-BFFF0460-44C8-4CEE-AD5B-31662BDFF909-low.gif图 7-3 电压波形,脉冲持续时间

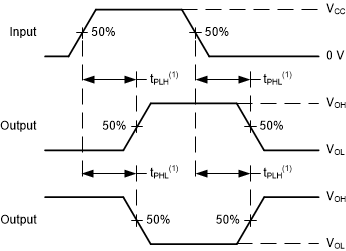

(1) tPLH 和 tPHL 之间的较大者与 tpd 相同。
图 7-5 电压波形传播延迟
(1) tr 和 tf 之间的较大值与 tt 相同。
图 7-7 电压波形,输入和输出转换时间
(1) CL 包括探头和测试夹具电容。
图 7-2 推挽输出的负载电路
GUID-FFDD3B0A-BDE6-483C-BB7C-170803B317F1-low.gif图 7-4 电压波形,设置和保持时间
GUID-ACA9CA80-B2AF-49B8-A417-D345DC38AEF5-low.gif图 7-6 电压波形传播延迟
