6.7 典型特性：REF50xxI、REF50xxAI

除非另有说明，否则在 TA = 25°C 时，ILOAD = 0，且 VS = VOUT + 0.2V。对于 VOUT ≤ 2.5V，最小电源电压为 2.7V。

REF50 REF50E 温漂
0°C 至 85°C
图 6-1 温漂

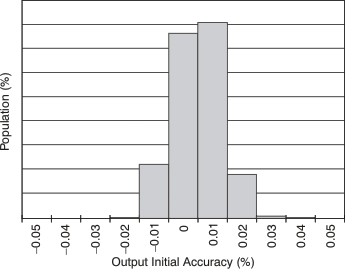

REF50 REF50E 输出电压初始精度
图 6-3 输出电压初始精度

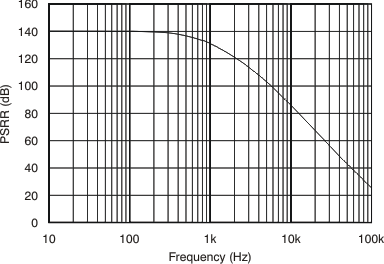

REF50 REF50E 电源抑制比与频率间的关系
图 6-5 电源抑制比与频率间的关系
REF50 REF50E REF5025 输出电压与负载电流间的关系
图 6-7 REF5025 输出电压与负载电流间的关系

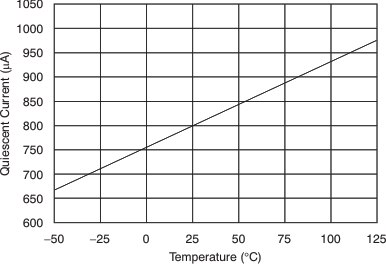

REF50 REF50E 静态电流与温度间的关系
图 6-9 静态电流与温度间的关系
REF50 REF50E 线路调整率与温度间的关系
图 6-11 线路调整率与温度间的关系
REF50 REF50E 0.1Hz 至 10Hz 噪声
图 6-13 0.1Hz 至 10Hz 噪声
REF50 REF50E 启动
REF5025，CL = 1μF
图 6-15 启动
REF50 REF50E 负载瞬态
CL = 1μF，IOUT = 1mA
图 6-17 负载瞬态
REF50 REF50E 负载瞬态
CL = 10μF，IOUT = 1mA
图 6-19 负载瞬态
REF50 REF50E 线路瞬态
CL = 1μF
图 6-21 线路瞬态

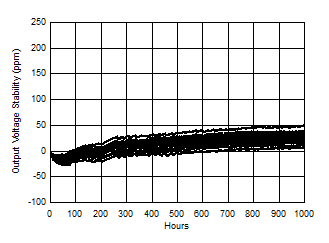

REF50 REF50E REF50xx 长期稳定性（前 1000 小时）
VSSOP-8
图 6-23 REF50xx 长期稳定性（前 1000 小时）

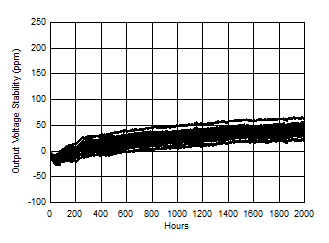

REF50 REF50E REF50xx 长期稳定性（前 2000 小时）
VSSOP-8
图 6-25 REF50xx 长期稳定性（前 2000 小时）
REF50 REF50E REF50xx 长期稳定性（4000 小时）
VSSOP-8
图 6-27 REF50xx 长期稳定性（4000 小时）
REF50 REF50E REF50xx 长期稳定性（后 1000 小时）
SOIC-8
图 6-29 REF50xx 长期稳定性（后 1000 小时）
REF50 REF50E 温漂
-40°C 至 125°C
图 6-2 温漂

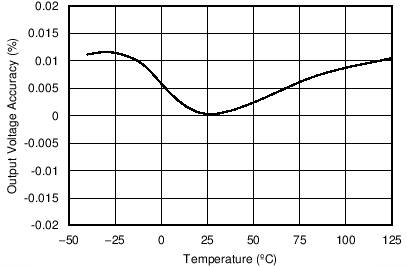

REF50 REF50E 输出电压精度与温度间的关系
图 6-4 输出电压精度与温度间的关系
REF50 REF50E 压降电压与负载电流间的关系
图 6-6 压降电压与负载电流间的关系

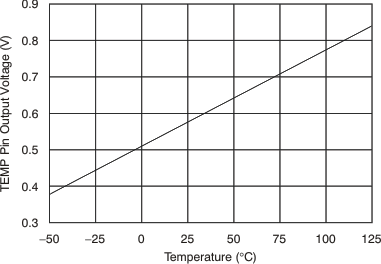

REF50 REF50E Temp 引脚输出电压与温度间的关系
图 6-8 Temp 引脚输出电压与温度间的关系

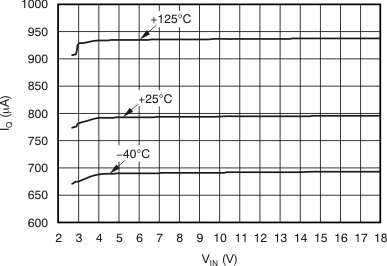

REF50 REF50E 静态电流与输入电压间的关系
图 6-10 静态电流与输入电压间的关系
REF50 REF50E 短路电流与温度间的关系
图 6-12 短路电流与温度间的关系
REF50 REF50E 噪声频谱密度
图 6-14 噪声频谱密度
REF50 REF50E 启动
REF5025，CL = 10μF
图 6-16 启动
REF50 REF50E 负载瞬态
CL = 1μF，IOUT = 10mA
图 6-18 负载瞬态
REF50 REF50E 负载瞬态
CL = 10μF，IOUT = 10mA
图 6-20 负载瞬态
REF50 REF50E 线路瞬态
CL = 10μF
图 6-22 线路瞬态

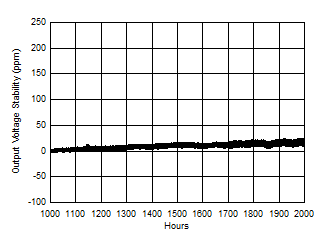

REF50 REF50E REF50xx 长期稳定性（后 1000 小时）
VSSOP-8
图 6-24 REF50xx 长期稳定性（后 1000 小时）
REF50 REF50E REF50xx 长期稳定性（后 2000 小时）
VSSOP-8
图 6-26 REF50xx 长期稳定性（后 2000 小时）
REF50 REF50E REF50xx 长期稳定性（前 1000 小时）
SOIC-8
图 6-28 REF50xx 长期稳定性（前 1000 小时）
REF50 REF50E REF50xx 长期稳定性（2000 小时）
SOIC-8
图 6-30 REF50xx 长期稳定性（2000 小时）
