6.6 典型特性

TA = 25°C、输入电源 VIN = 5V，且 REF3125-Q1 用于典型特性测量（除非另有说明）。

REF31-Q1 温漂
0°C 至 70°C
图 6-1 温漂

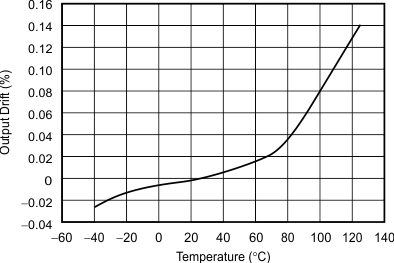

REF31-Q1 输出电压与温度间的关系图 6-3 输出电压与温度间的关系
REF31-Q1 静态电流与温度间的关系图 6-5 静态电流与温度间的关系
REF31-Q1 PSRR 与频率间的关系图 6-7 PSRR 与频率间的关系

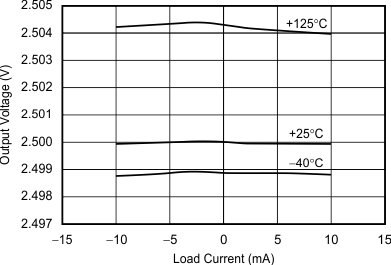

REF31-Q1 输出电压与负载电流间的关系
图 6-9 输出电压与负载电流间的关系
REF31-Q1 0.1Hz 至 10Hz 噪声图 6-11 0.1Hz 至 10Hz 噪声

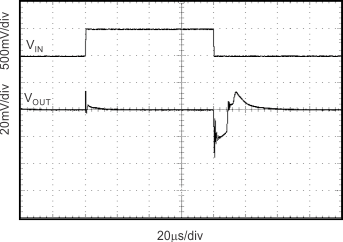

REF31-Q1 线路瞬态
CL = 0pF
图 6-13 线路瞬态

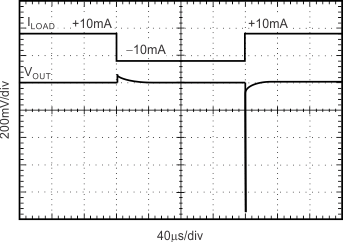

REF31-Q1 负载瞬态
CL = 0pF±10mA 输出电流
图 6-15 负载瞬态

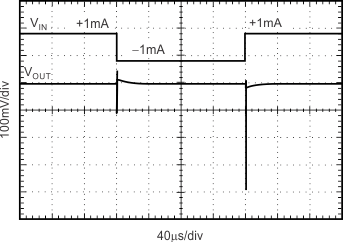

REF31-Q1 负载瞬态
CL = 0pF±1mA 输出脉冲
图 6-17 负载瞬态

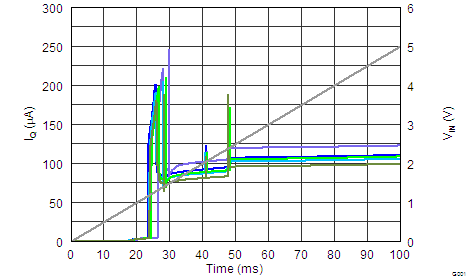

REF31-Q1 REF3125-Q1 启动
图 6-19 REF3125-Q1 启动
REF31-Q1 温漂
-40°C 至 +125°C
图 6-2 温漂

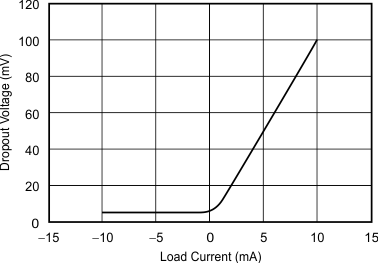

REF31-Q1 压降电压与负载电流间的关系图 6-4 压降电压与负载电流间的关系

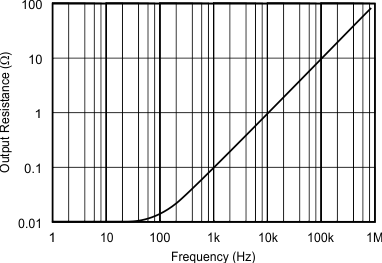

REF31-Q1 输出阻抗与频率间的关系图 6-6 输出阻抗与频率间的关系

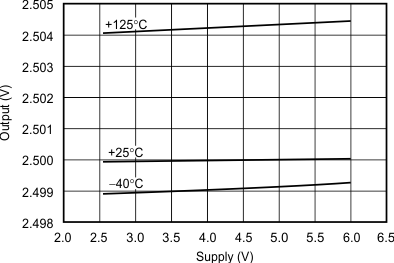

REF31-Q1 输出与电源间的关系图 6-8 输出与电源间的关系
REF31-Q1 阶跃响应
CL = 0μF5-V 启动
图 6-10 阶跃响应
REF31-Q1 REF3112 长期稳定性图 6-12 REF3112 长期稳定性
REF31-Q1 线路瞬态
CL = 10μF
图 6-14 线路瞬态
REF31-Q1 负载瞬态
CL = 1µF±10mA 输出电流
图 6-16 负载瞬态
REF31-Q1 负载瞬态
CL = 1µF±1mA 输出脉冲
图 6-18 负载瞬态
