6.3.6.2.1.7 采样速率：192 kHz 或 176.4 kHz

图 6-23 和图 6-24 分别展示了采样速率为 192 kHz 或 176.4 kHz 时抽取滤波器的幅度响应和通带纹波。表 6-14 列出了采样速率为 192kHz 或 176.4kHz 时抽取滤波器的规格。

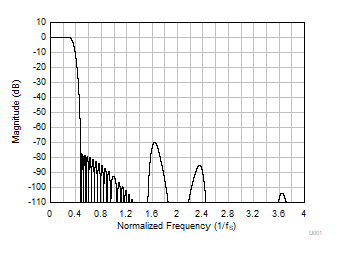

PCM1809 线性相位抽取滤波器幅度响应图 6-23 线性相位抽取滤波器幅度响应
PCM1809 线性相位抽取滤波器通带纹波图 6-24 线性相位抽取滤波器通带纹波
表 6-14 线性相位抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.3 × fS-0.050.05dB
阻带衰减频率范围为 0.473 × fS 至 4 × fS70.0dB
频率范围为 4 × fS 以上111.0
群延迟或延时频率范围为 0 至 0.3 × fS11.91/fS
