8.1.9 噪声性能

高压摆率、单位增益稳定、电压反馈运算放大器通常会以更高的输入噪声电压为代价来实现压摆率。但 OPA830 的输入电压噪声为 9.2nV/√Hz，远低于同类放大器。以输入为基准的电压噪声和两个以输入为基准的电流噪声项 (2.8pA/√Hz) 相结合，可在各种工作条件下提供低输出噪声。图 8-6 展示了包含所有噪声项的运算放大器噪声分析模型。在此模型中，所有的噪声项均视为噪声电压或电流密度项（以 nV/√Hz 或 pA/√Hz 为单位）。

OPA830 噪声分析模型图 8-6 噪声分析模型

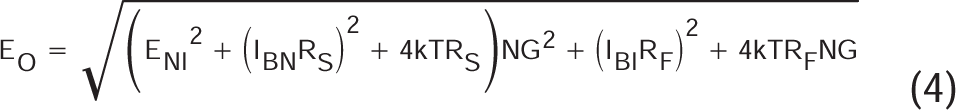

总输出点噪声电压可以计算为所有输出噪声电压贡献项之和的平方根。图 8-4 使用图 8-6 所示的噪声项显示了输出噪声电压的一般形式：

OPA830

将该表达式除以噪声增益 (NG = (1 + RF/RG)) 可得出同相输入端的等效输入基准点噪声电压，如图 8-7 中所示：

OPA830

将图 8-1 中所示的电路和元件值代入这些公式，可计算得出总输出点噪声电压为 19.3nV/√H，而总等效输入点噪声电压为 9.65nV/√Hz。该结果包括电阻器增加的噪声。该以输入为基准的总点噪声电压并非远高于单独的运算放大器电压噪声规格 9.2nV/√Hz。
